Как определить резьбу фитинга РВД: JIC, BSP, метрическая DIN и ORFS — методика и таблицы замеров

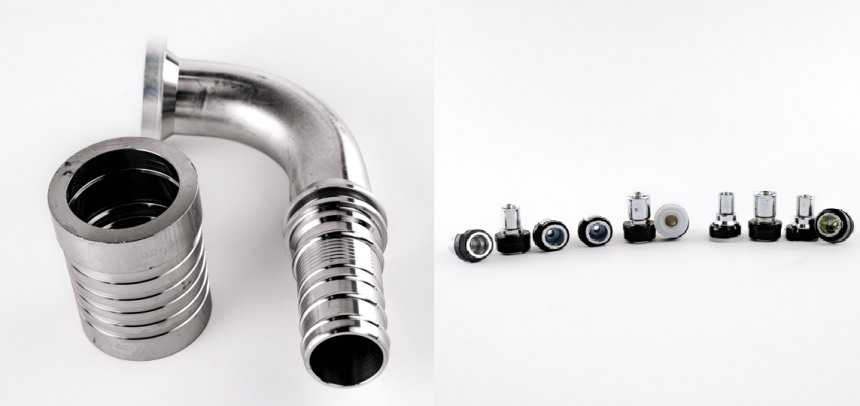

Фитинг без бирки и документов — обычная ситуация при заказе РВД: рукав порвался, техника стоит, а на штуцере ни маркировки, ни намёка на стандарт. Хорошая новость: четыре системы, которые закрывают почти всю гидравлику спецтехники — JIC, BSP, метрическая DIN и ORFS — надёжно различаются штангенциркулем и ниткомером. В этом справочнике — рабочая методика и измерительные таблицы, по которым мы сами определяем резьбу в цехе. Если фитинг на руках — привозите на ул. Труда, 10: проверим резьбу калибрами и соберём рукав с нужными концами.

Четыре системы: чем они отличаются

Ключевое различие — не резьба, а то, чем соединение герметизируется. Резьба лишь стягивает половины, а держит масло уплотняющая поверхность.

Порядок действий: сначала седло, потом резьба

1. Сбросьте давление в линии и снимите фитинг. «Примерять» ответные части на работающей гидравлике нельзя.
2. Осмотрите уплотняющую поверхность: плоский торец с канавкой и резиновым кольцом — ORFS; острый глубокий конус — JIC; пологий конус — BSP или метрический DIN. Это сразу отсекает половину вариантов.
3. Проверьте цилиндричность резьбы: если наружный диаметр заметно уменьшается к концу — перед вами коническая BSPT или NPT, это отдельные системы, уплотняющиеся по резьбе.
4. Замерьте штангенциркулем диаметр по вершинам резьбы в двух-трёх местах, повернув деталь на 90° между замерами. У наружной резьбы меряется наружный диаметр, у внутренней — доступный диаметр по вершинам.
5. Определите шаг ниткомером: для дюймовых систем — ниток на дюйм (TPI), для метрических — миллиметры. Нет ниткомера — измерьте длину десяти витков и разделите на десять, но это только предварительная оценка.
6. Сверьте угол седла шаблоном или транспортиром по отпечатку. На глаз 24°, 30° и 37° различить нельзя — а именно здесь чаще всего ошибаются.
7. Сопоставьте все четыре признака с таблицами ниже: тип уплотнения, диаметр, шаг, профиль. Если хотя бы один не сходится — соединение не определено, ищите дальше.

JIC 37° (SAE J514) — измерительная таблица

Диаметры в таблицах — ориентиры для штангенциркуля по каталожным данным, а не калибровочные допуски резьбы. Dash — условный размер рукава в 1/16 дюйма; размером резьбы он не является.

BSPP (G) с уплотнительным конусом 60°

Не путайте BSPP и BSPT: G — цилиндрическая резьба, герметизируется конусом или шайбой на торце; R (BSPT по ISO 7-1) — коническая, уплотняется в самой резьбе. В заказе это разные позиции, объединять их в одну строку нельзя. Встречается и плоский BSPP-порт, где уплотняет шайба или O-ring на торце, — тоже отдельное исполнение.

ORFS (SAE J1453) — плоский торец с O-ring

Обратите внимание: dash у ORFS и JIC не взаимозаменяем. Например, -08 у JIC — это резьба 3/4-16, а у ORFS — 13/16-16. Размер -32 — расширение отдельных производителей (Parker), в сам стандарт SAE J1453 он не входит. При заказе ORFS всегда проверяйте состояние торца и наличие кольца: без O-ring соединение не герметично в принципе.

Метрический конус 24° — DIN 2353 / ISO 8434-1

Здесь размерная ось другая: не dash рукава, а наружный диаметр трубки и серия — L (лёгкая) или S (тяжёлая). Одна и та же резьба в разных сериях соответствует разным трубкам, поэтому в заказе обязательны обе величины. Знакомые монтажникам DKOL и DKOS — это как раз исполнения L и S с уплотнением O-ring.

Пары, которые легко перепутать

Самая дорогая ошибка — «почти подошло»: резьба зацепилась на первых витках, а под давлением стык потёк. Вот пары с близкими диаметрами, где решает шаг и профиль:

Частые ошибки при заказе

• Назвать только «полдюйма» — это может быть проход рукава, трубный размер BSP или чей-то замер диаметра. Всегда уточняйте, что именно измерено.
• Считать dash размером резьбы — сравните -08 у JIC и ORFS в таблицах выше.
• Написать просто «BSP» без уточнения G или R и без способа уплотнения.
• Для метрических фитингов не указать диаметр трубки и серию L/S.
• Подбирать ответную часть «наживлением» — повреждённые витки дают ложное ощущение совместимости.
• Для угловых фитингов не зафиксировать ориентацию концов и длину от уплотняющей плоскости.

Полезные разделы

Частые вопросы

Измерительные ориентиры — по каталогам ALFAGOMMA (Hydraulic Hose, Fittings & Adapters, 2016) и Parker (Catalogue 4100); нормативная база: SAE J514 (JIC 37°), SAE J1453 (ORFS), ISO 228-1/2 (резьба G), ISO 8434-6 (конус 60°), ISO 8434-1 (метрический конус 24°, преемник DIN 2353), ISO 7-1 (BSPT). Таблицы не заменяют проходной/непроходной резьбовой калибр.

Материал проверил: Дмитрий СергеевичИнженер-гидравлик, стаж 12 лет

Подбор и сборка рукавов высокого давления для строительной, карьерной и лесной техники. Проверяет технические разделы справочника Натехнику.Ру.
