Паровые рукава TechnoPower Steam применяются для подачи насыщенного пара, горячей воды и горячего воздуха. Такие рукава используют в котельных, парогенераторах, на участках мойки, очистки и стерилизации, а также в пищевой, химической, коммунальной и нефтеперерабатывающей сфере.
Подбираем паровой рукав по внутреннему диаметру DN, температуре рабочей среды, давлению, количеству оплеток, длине бухты, радиусу изгиба и условиям монтажа.

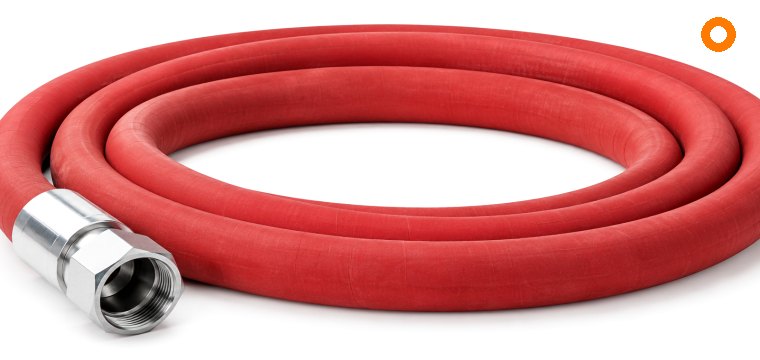

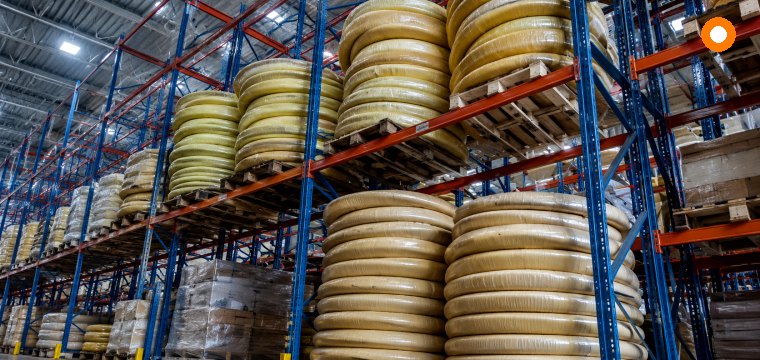

Фото паровых рукавов TechnoPower Steam
Где применяются паровые рукава
Котельные и парогенераторы
Подача пара и горячей воды между агрегатами, линиями и оборудованием.
Пищевая и химическая отрасль
Участки мойки, очистки, стерилизации и технологической обработки горячей средой.
Коммунальные и промышленные объекты
Гибкая подводка пара, горячего воздуха и воды на производственных линиях.
Технические параметры TechnoPower Steam
Ниже приведены типовые параметры паровых рукавов по данным каталога партнера. Перед заказом уточняем актуальное наличие, срок поставки и совместимость с вашей задачей.
| Оплеток | DN | Размер, дюйм | Наружный диаметр, мм | Рабочее давление | Разрывное давление | Радиус изгиба, мм | Бухта, м | Вес, кг/м |
|---|---|---|---|---|---|---|---|---|
| 1 | 10 | 3/8 | 21.5 | 1.0 МПа / 150 psi | 4.0 МПа / 570 psi | 130 | 50 | 0.362 |
| 1 | 12 | 1/2 | 24.5 | 1.0 МПа / 150 psi | 4.0 МПа / 570 psi | 180 | 50 | 0.442 |
| 1 | 16 | 5/8 | 27.5 | 1.0 МПа / 150 psi | 4.0 МПа / 570 psi | 205 | 50 | 0.520 |
| 1 | 19 | 3/4 | 30.5 | 1.0 МПа / 150 psi | 4.0 МПа / 570 psi | 240 | 50 | 0.644 |
| 1 | 22 | 7/8 | 33.5 | 1.0 МПа / 150 psi | 4.0 МПа / 570 psi | 280 | 50 | 0.850 |
| 1 | 25 | 1 | 37.0 | 1.0 МПа / 150 psi | 4.0 МПа / 570 psi | 300 | 50 | 0.989 |
| 1 | 32 | 1.1/4 | 44.0 | 1.0 МПа / 150 psi | 4.0 МПа / 570 psi | 420 | 20 | 1.245 |
| 1 | 38 | 1.1/2 | 50.5 | 1.0 МПа / 150 psi | 4.0 МПа / 570 psi | 500 | 20 | 1.416 |
| 1 | 50 | 2 | 63.5 | 1.0 МПа / 150 psi | 4.0 МПа / 570 psi | 630 | 20 | 1.937 |
| 1 | 63 | 2.1/2 | 77.5 | 1.0 МПа / 150 psi | 4.0 МПа / 570 psi | 700 | 20 | 2.400 |
| 2 | 10 | 3/8 | 23.0 | 2.0 МПа / 300 psi | 6.0 МПа / 860 psi | 130 | 50 | 0.400 |
| 2 | 13 | 1/2 | 26.0 | 2.0 МПа / 300 psi | 6.0 МПа / 860 psi | 180 | 50 | 0.464 |
| 2 | 16 | 5/8 | 29.0 | 2.0 МПа / 300 psi | 6.0 МПа / 860 psi | 205 | 50 | 0.788 |
| 2 | 19 | 3/4 | 32.0 | 2.0 МПа / 300 psi | 6.0 МПа / 860 psi | 240 | 50 | 0.970 |
| 2 | 25 | 1 | 38.5 | 2.0 МПа / 300 psi | 6.0 МПа / 860 psi | 300 | 50 | 1.445 |
| 2 | 32 | 1.1/4 | 45.5 | 2.0 МПа / 300 psi | 6.0 МПа / 860 psi | 420 | 20 | 1.760 |
| 2 | 38 | 1.1/2 | 52.0 | 2.0 МПа / 300 psi | 6.0 МПа / 860 psi | 500 | 20 | 1.968 |
| 2 | 50 | 2 | 65.0 | 2.0 МПа / 300 psi | 6.0 МПа / 860 psi | 630 | 20 | 2.625 |
| 2 | 63 | 2.1/2 | 79.0 | 2.0 МПа / 300 psi | 6.0 МПа / 860 psi | 700 | 20 | 3.600 |
Как подобрать паровой рукав
Температура и среда
Для насыщенного пара важны температурная стойкость внутреннего слоя и запас по давлению. Для горячей воды и воздуха требования могут отличаться.
Диаметр и радиус изгиба
DN выбирают по расходу среды и месту установки. Слишком малый радиус изгиба сокращает ресурс рукава.
Исполнение и армирование
Для более тяжелых условий применяют усиленное исполнение с двумя оплетками и повышенным рабочим давлением.
Паровые рукава для промышленности и котельных
Паровой рукав нужен там, где обычный резиновый или гидравлический рукав не подходит по температуре и условиям работы. При подборе учитывают не только диаметр и давление, но и длительность контакта с паром, температуру окружающей среды, вибрацию, изгибы, способ крепления и безопасность персонала.
Натехнику.ру помогает подобрать паровые рукава TechnoPower Steam для Екатеринбурга и поставки по России. Если нужного размера нет в наличии, можно отправить параметры или фото старого рукава — проверим вариант у поставщика и предложим подходящую замену.
Вопросы по подбору паровых рукавов
Какой паровой рукав выбрать для насыщенного пара?
Для насыщенного пара подбирают рукав по рабочей температуре, давлению, внутреннему диаметру DN, длине линии и условиям монтажа. Важно учитывать запас по давлению, стойкость внутреннего слоя и тип армирования.
Чем отличаются паровые рукава на 150, 170 и 210 градусов?
Разница в температурной стойкости и конструкции. Для горячей воды и слабонагруженных участков может хватить исполнения до 150 градусов, для насыщенного пара и более тяжелых условий обычно выбирают рукава с повышенной температурной стойкостью до 170 или 210 градусов.
Можно ли использовать обычный РВД вместо парового рукава?
Нет, обычный рукав высокого давления не рассчитан на длительную работу с насыщенным паром. Для пара нужен специализированный паровой рукав с подходящим внутренним слоем, армированием и температурным запасом.
Какие данные нужны для подбора парового рукава?
Для подбора желательно указать диаметр DN, рабочее давление, температуру среды, длину рукава, радиус изгиба, тип присоединения и условия эксплуатации. Если есть старый рукав, можно отправить фото или маркировку.
Можно ли заказать паровой рукав по образцу или параметрам?
Да, заявку можно оформить по образцу, фото, маркировке или рабочим параметрам. Мы проверим возможное исполнение, наличие и сроки поставки. Оставить заявку на расчет.
