Защитные спирали для РВД используют, чтобы закрыть рукав высокого давления от истирания, ударов, трения, УФ, масел, грязи и повреждений в местах контакта с металлом.
Подбираем спираль по наружному диаметру РВД, длине участка, цвету и условиям эксплуатации спецтехники.

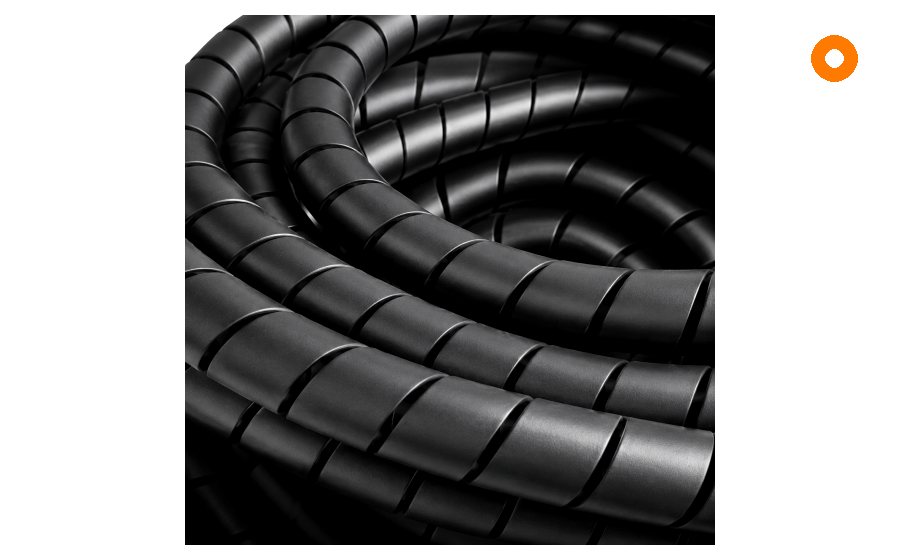

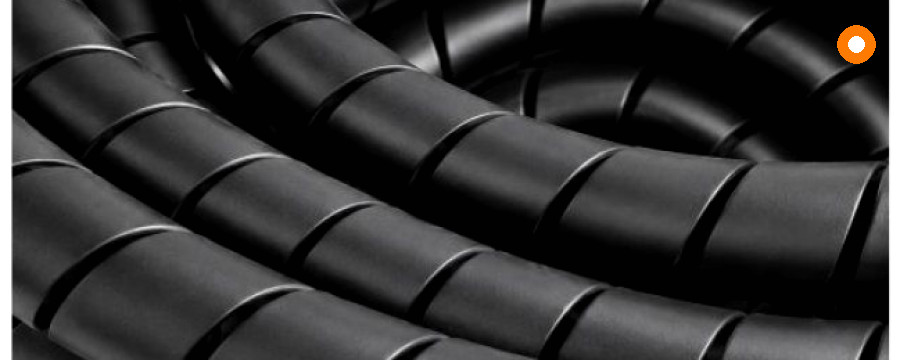

Пластиковая защитная спираль
Пластиковая спираль подходит для защиты одного РВД или жгута из нескольких рукавов. Ее ставят на участки, где рукав трется о раму, кронштейн, ковш или подвижный узел.
- защита от истирания и ударов
- монтаж без разбора рукава
- сборка РВД и кабелей в жгут

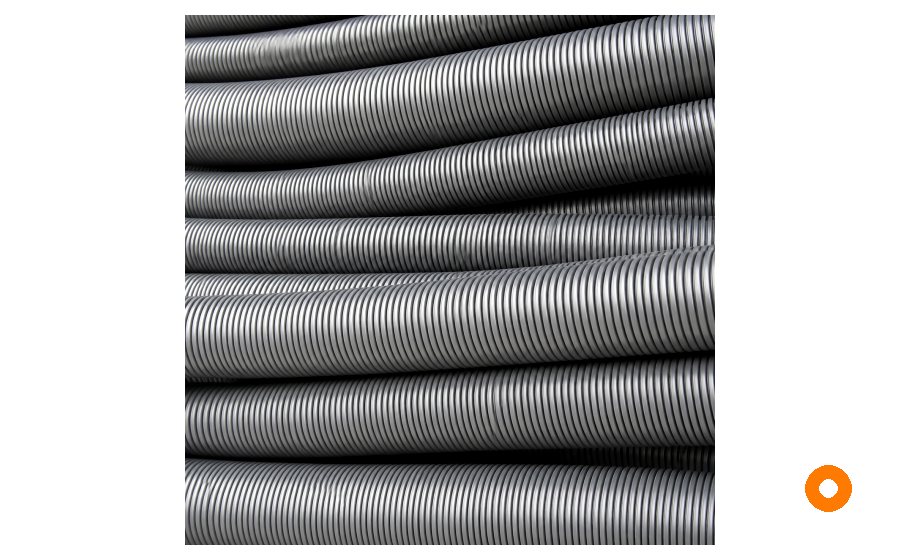

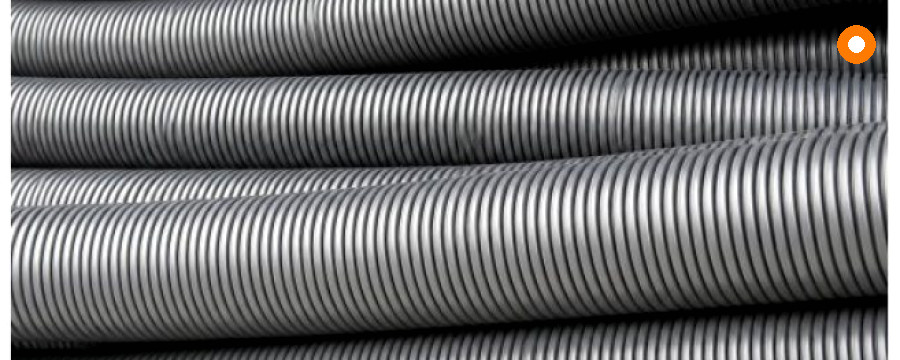

Металлическая защитная спираль
Металлическую спираль выбирают для более жестких условий, где нужна усиленная механическая защита. Она уместна на карьерной, лесной, буровой и дорожно-строительной технике.
- для тяжелых условий
- защита от интенсивного трения
- подбор по диаметру и узлу
Таблица подбора спирали для РВД
Точный размер зависит от наружного диаметра рукава, типа спирали и нужной плотности намотки.
| Тип РВД | Наружный диаметр РВД | Рекомендуемая спираль | Применение |
|---|---|---|---|
| DN 6-10 | 12-18 мм | 16-20 мм | небольшие гидролинии |
| DN 12-16 | 20-28 мм | 25-32 мм | экскаваторы, погрузчики |
| DN 19-25 | 30-40 мм | 40-50 мм | карьерная и буровая техника |
| DN 32+ | 45+ мм | по замеру | тяжелые РВД и жгуты |
Что указать в заявке
- наружный диаметр РВД или жгута
- длину участка, который нужно закрыть
- нужен ли цвет для видимости на технике
- условия: солнце, грязь, масла, истирание, камни
Связанные разделы
Пластиковые и металлические защитные спирали для РВД
| Тип защиты | Задача | Монтаж | Повторное использование | Где применять |
|---|---|---|---|---|
| Пластиковая спираль | Защита от истирания, озона, ультрафиолета, сбор пучка рукавов | Можно установить на готовый рукав | Возможно | Гидроразводка спецтехники, пучки РВД, открытый монтаж |
| Металлическая спираль | Защита от истирания, защемления, ударов и летящей породы | Ставится при изготовлении рукава | Не применяется повторно | Гидромолоты, ковши, цилиндры стрел, тяжелые условия |
Если рукав работает рядом с подвижными элементами, кромками металла или абразивом, лучше заранее указать условия работы: так проще подобрать пластиковую или металлическую спираль.
Как подобрать защитную спираль для РВД
Защитная спираль ставится на рукав высокого давления, когда нужно снизить риск истирания, ударов, перегиба и контакта с рамой или подвижными деталями техники. Размер подбирают по наружному диаметру РВД, длине защищаемого участка и условиям монтажа.
| Что подобрать | Ориентир | Зачем это важно |
|---|---|---|
| Внутренний размер спирали | Берется с запасом относительно наружного диаметра РВД | Спираль должна садиться плотно, но не пережимать рукав и не мешать изгибу |
| Длина защиты | По участку контакта или по всей длине рукава | Можно закрыть только опасную зону или весь рукав, если линия работает в абразивной среде |
| Материал | Полиэтиленовая спираль для большинства гидролиний | Подходит для защиты от истирания, загрязнений, контакта с металлом и грунтом |
| Цвет | Черный, желтый, оранжевый или другой сигнальный цвет по задаче | Цвет помогает маркировать линии и быстрее находить гидравлические рукава при обслуживании |
| Монтаж | До опрессовки или на уже готовый РВД | Если рукав уже установлен на технике, важно понимать доступ к линии и возможность навивки |
Что указать в заявке
Пришлите наружный диаметр РВД, длину участка, фото места установки и опишите, от чего нужна защита: истирание, перегиб, контакт с металлом, грязь, камни или работа рядом с подвижными деталями.
Если нужна защита от высокой температуры, лучше смотреть не только спираль, но и термозащиту РВД или ТРВД терморукав.
