Схемы установки РВД помогают правильно проложить рукав высокого давления на спецтехнике, гидростанции или промышленном оборудовании. Ошибки монтажа сокращают срок службы рукава: появляются перегибы у фитинга, скручивание, трение о металл, работа с радиусом меньше допустимого и лишняя нагрузка на обжимное соединение.
Если нужно изготовить новый РВД, пришлите фото старого рукава, место установки, длину, тип фитингов и условия работы. Поможем подобрать длину, угол фитинга, защитную спираль или термозащиту.
Основные правила монтажа РВД

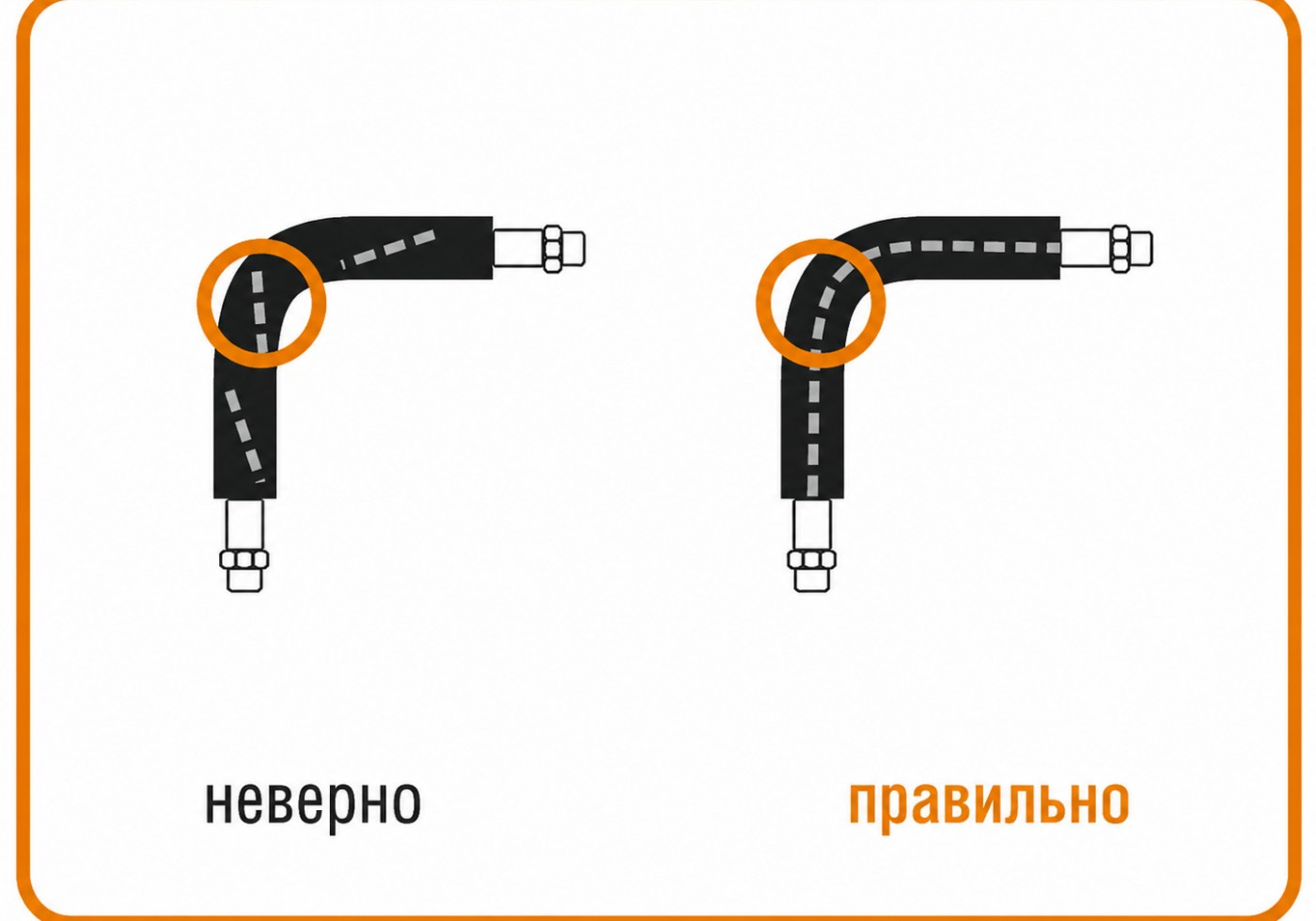

Не скручивать рукавРВД должен работать в одной плоскости. Скручивание под давлением быстро разрушает внутренний слой и армирование.
Соблюдать минимальный радиусИзгиб меньше r min приводит к сужению прохода, перегреву, трещинам и ускоренному износу рукава.
Не гнуть у фитингаИзгиб должен начинаться с отступом от заделки. Обычно ориентируются на расстояние не меньше 1,5 наружного диаметра.
Не ставить внатягНужно учитывать изменение длины под давлением и движение узлов техники.
Исключить трениеРукав не должен тереться о металл, острые кромки, другие рукава и подвижные элементы.
Использовать правильный фитингУгловые фитинги 45° и 90° часто снимают лишнее напряжение и позволяют уложить РВД без перелома.
Схемы правильной и неправильной установки

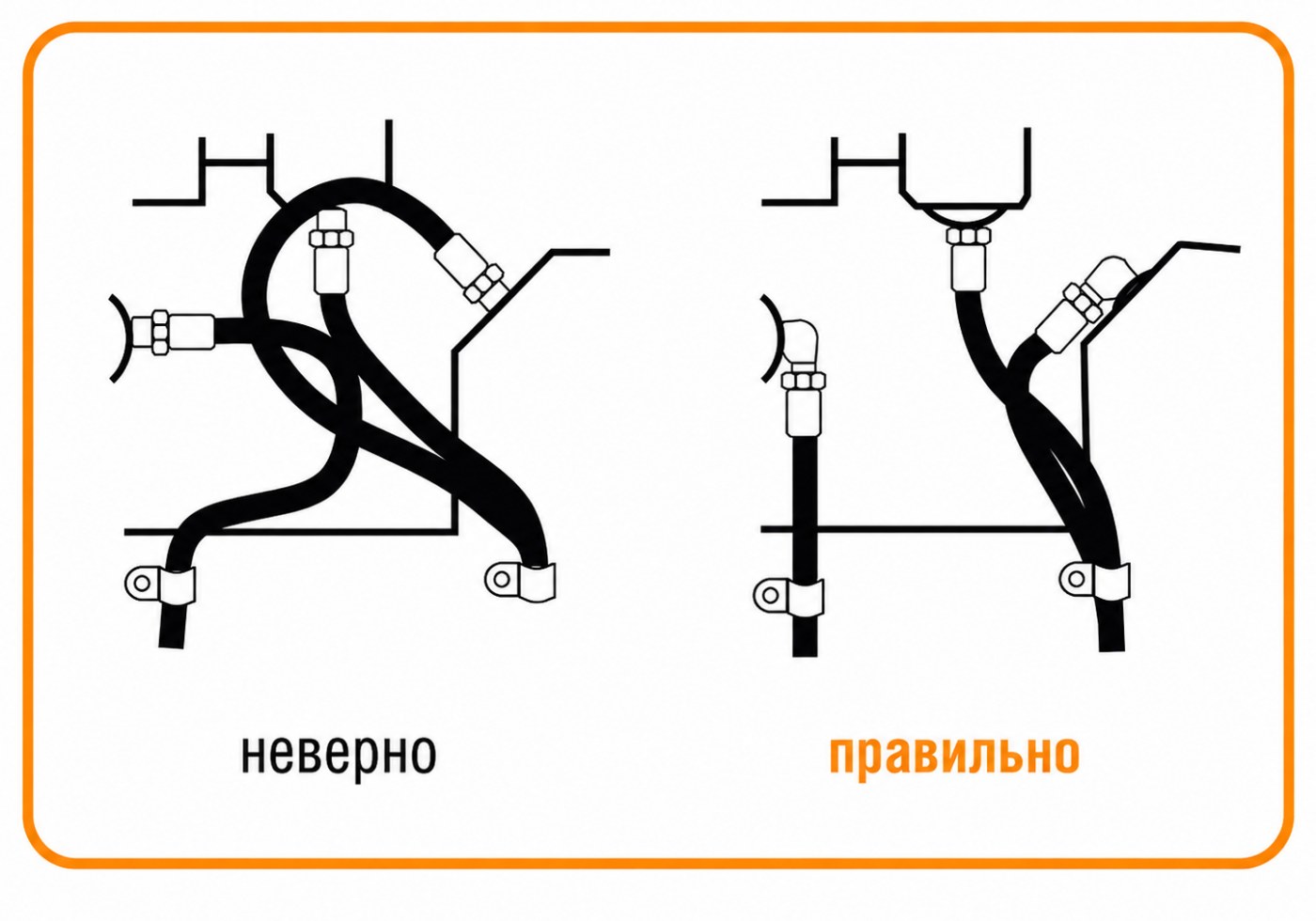

Не перекручивать и не пересекать РВД при монтаже

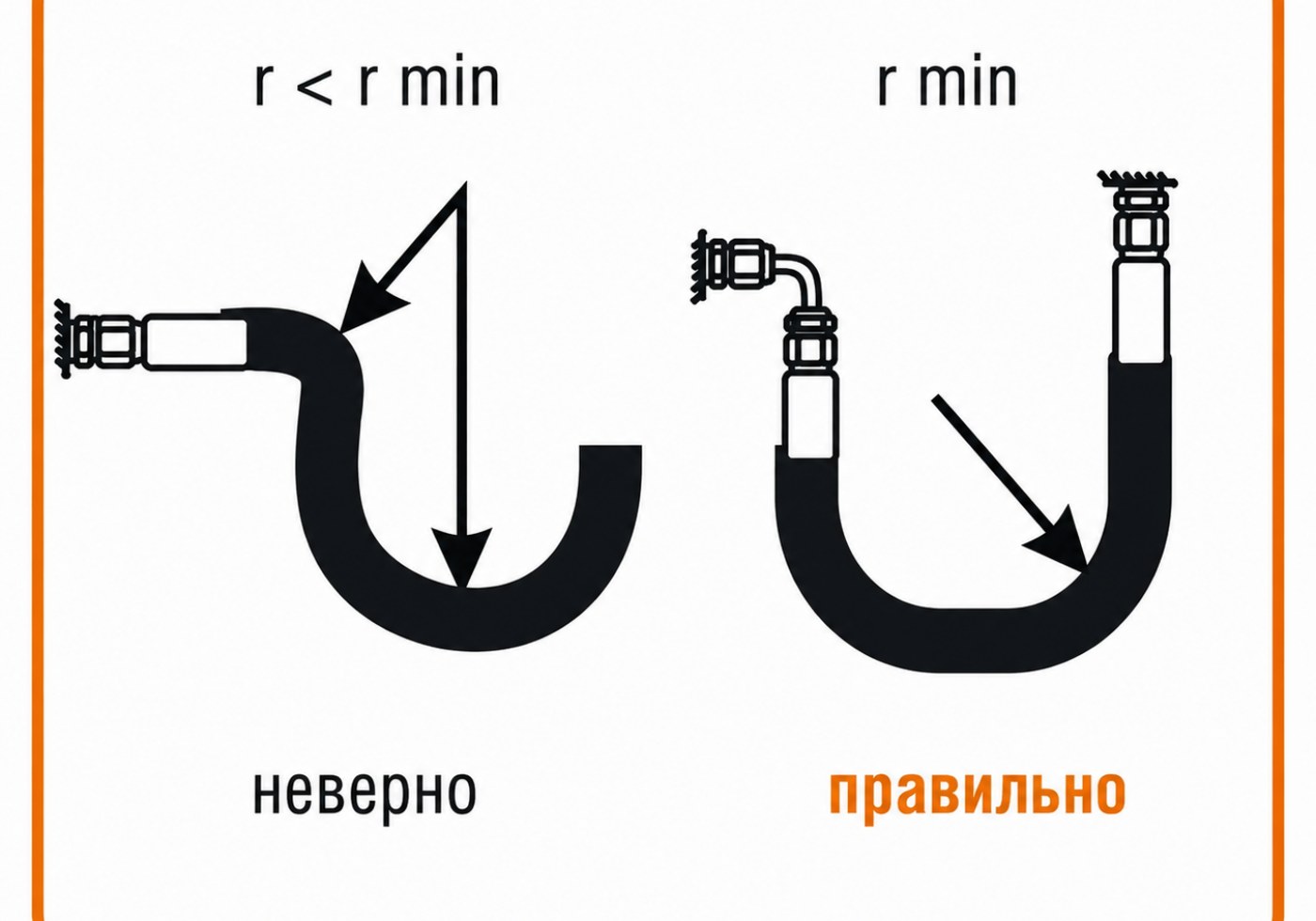

Соблюдать минимальный радиус изгиба

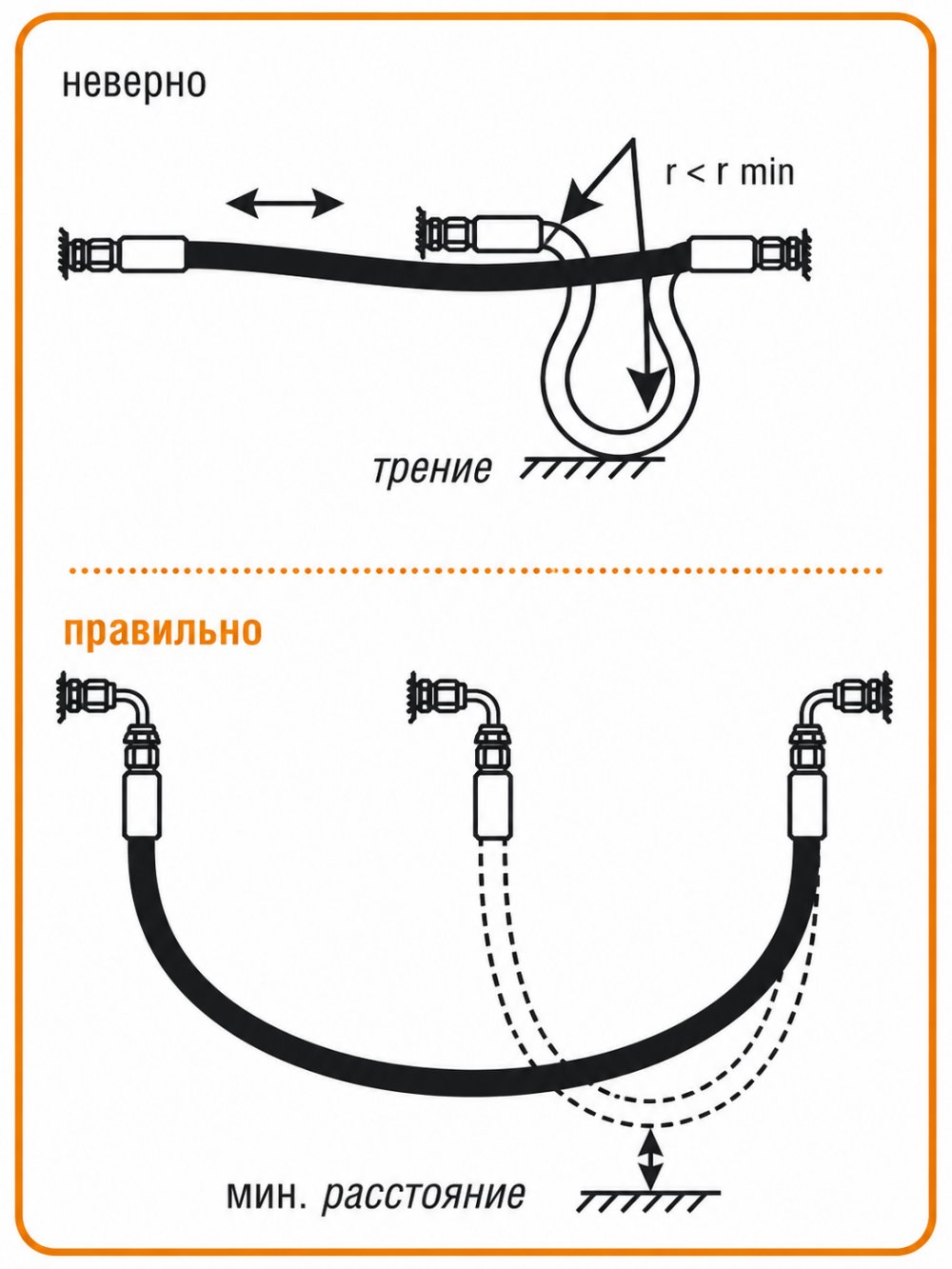

Учитывать движение механизма и длину рукава

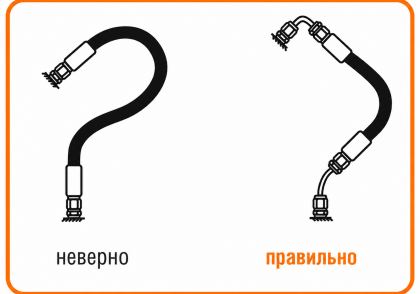

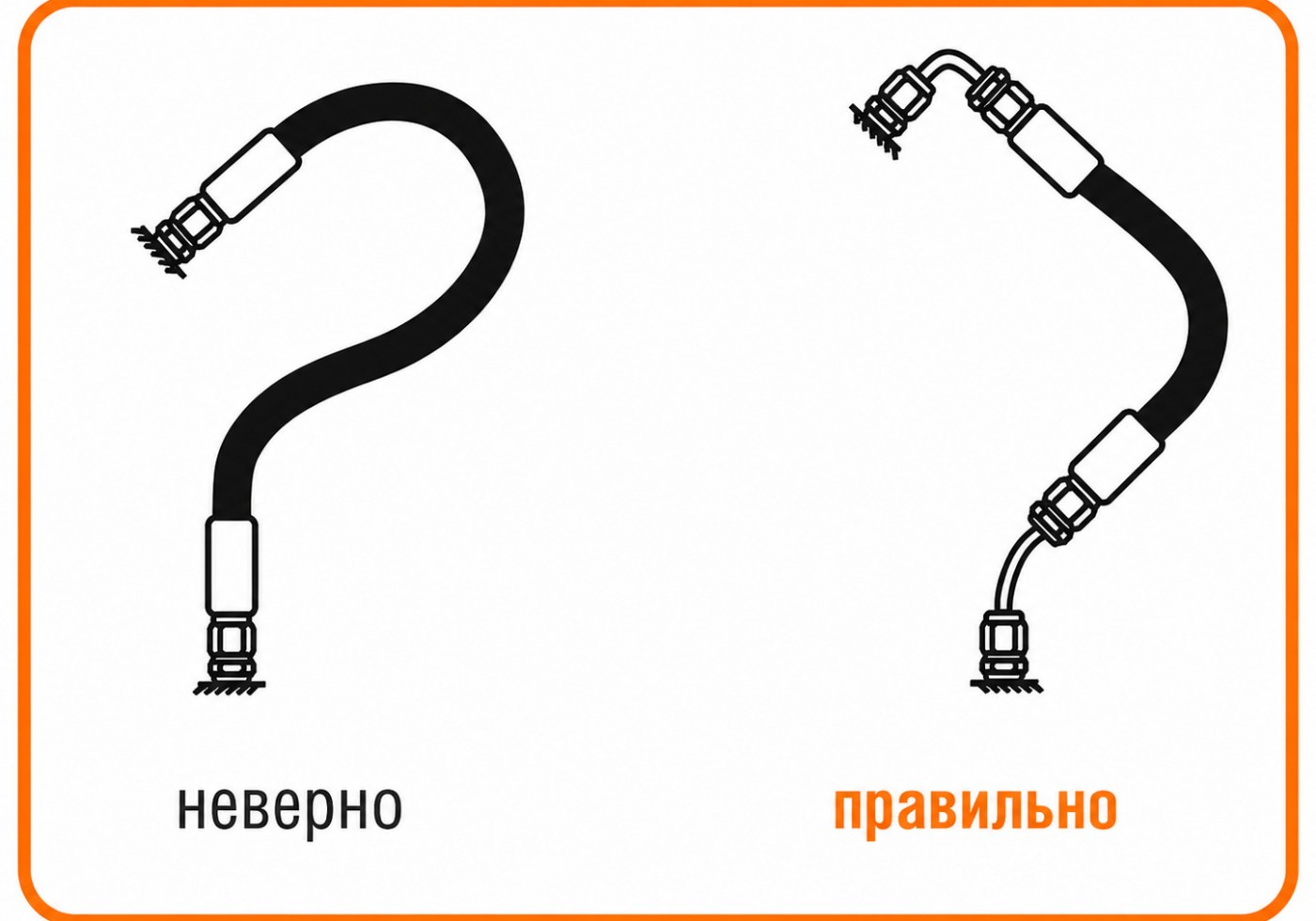

Подбирать трассу без лишнего напряжения

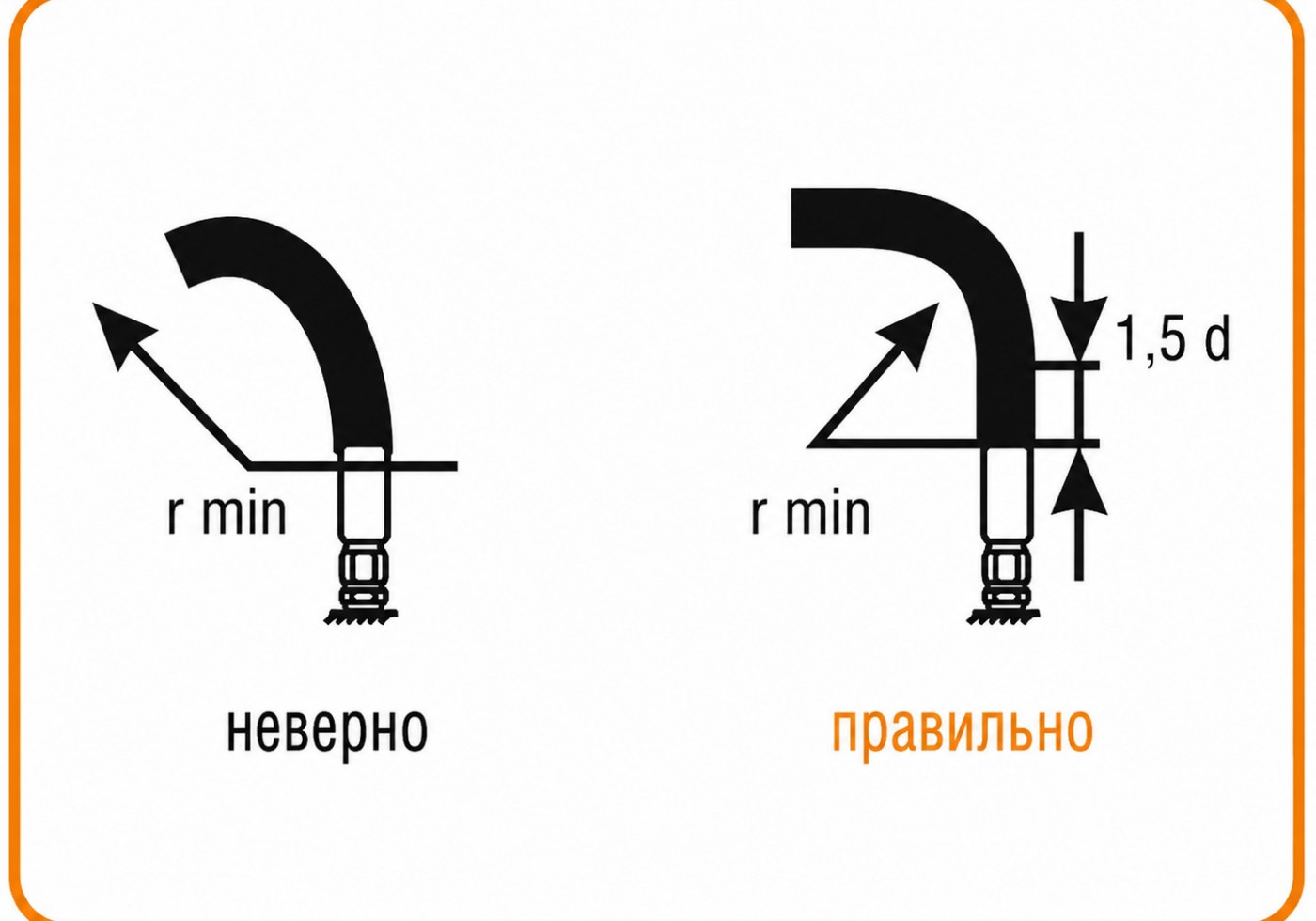

Не создавать резкий изгиб у фитинга

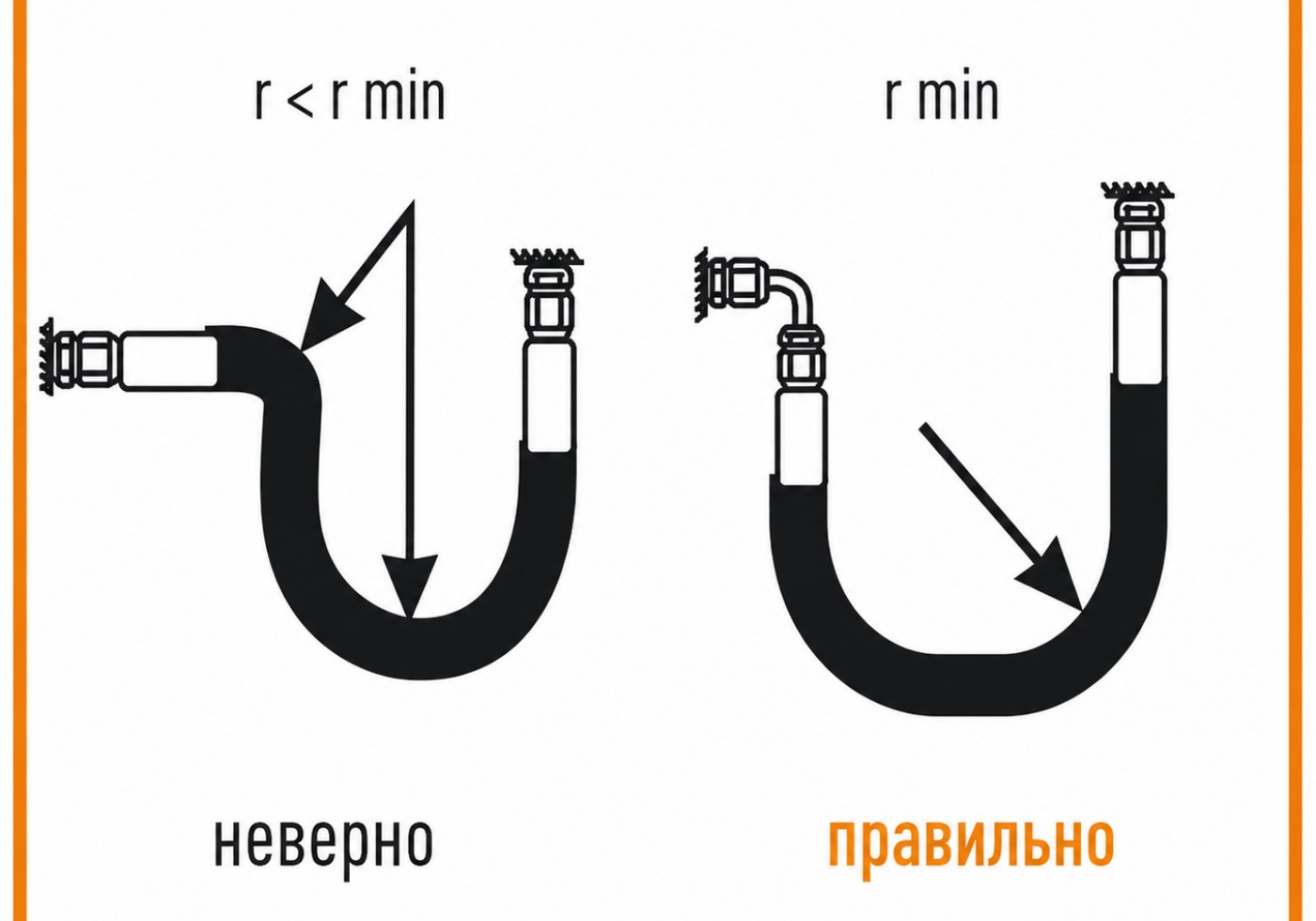

Не делать радиус меньше допустимого

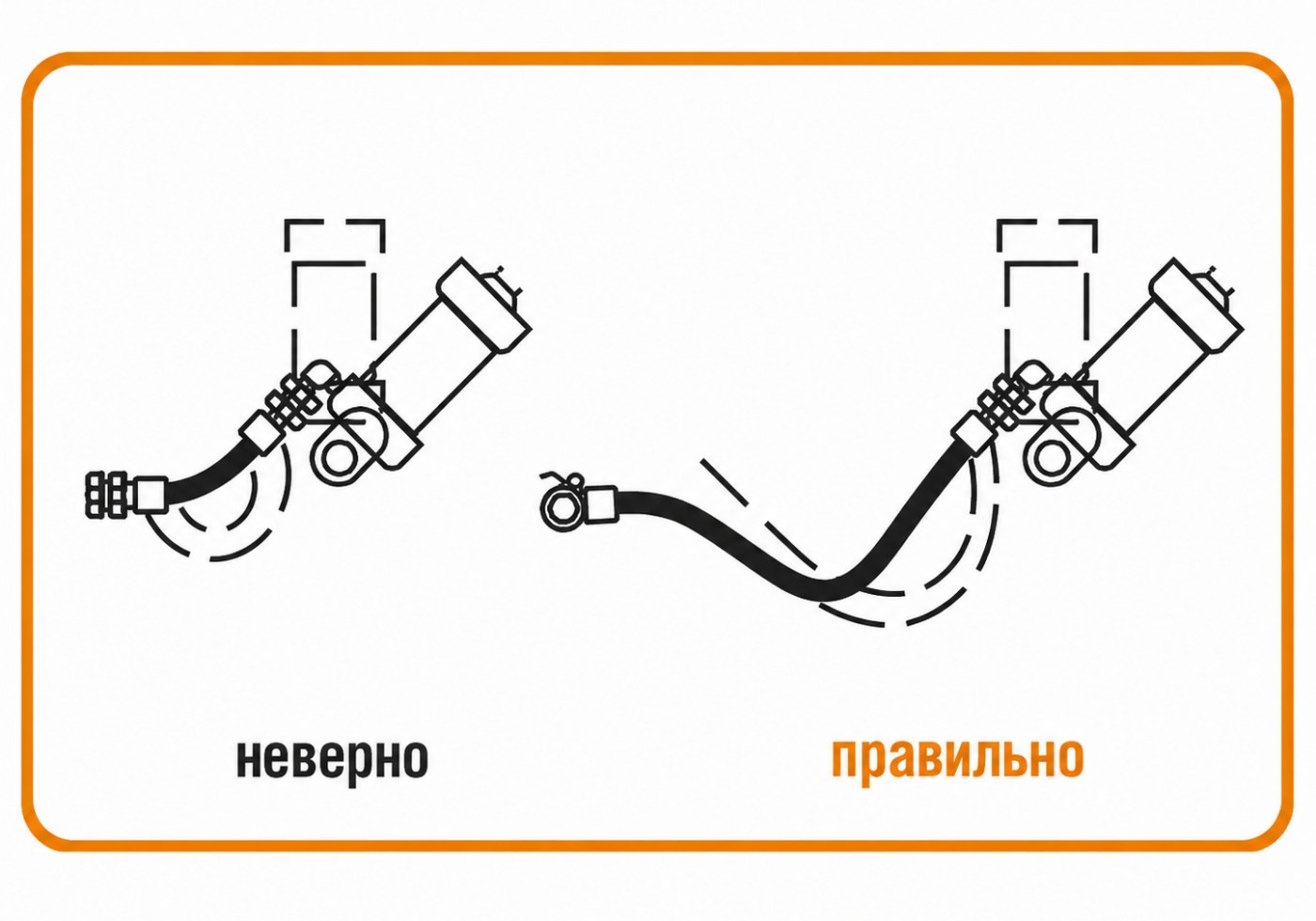

Правильно ориентировать угловой фитинг

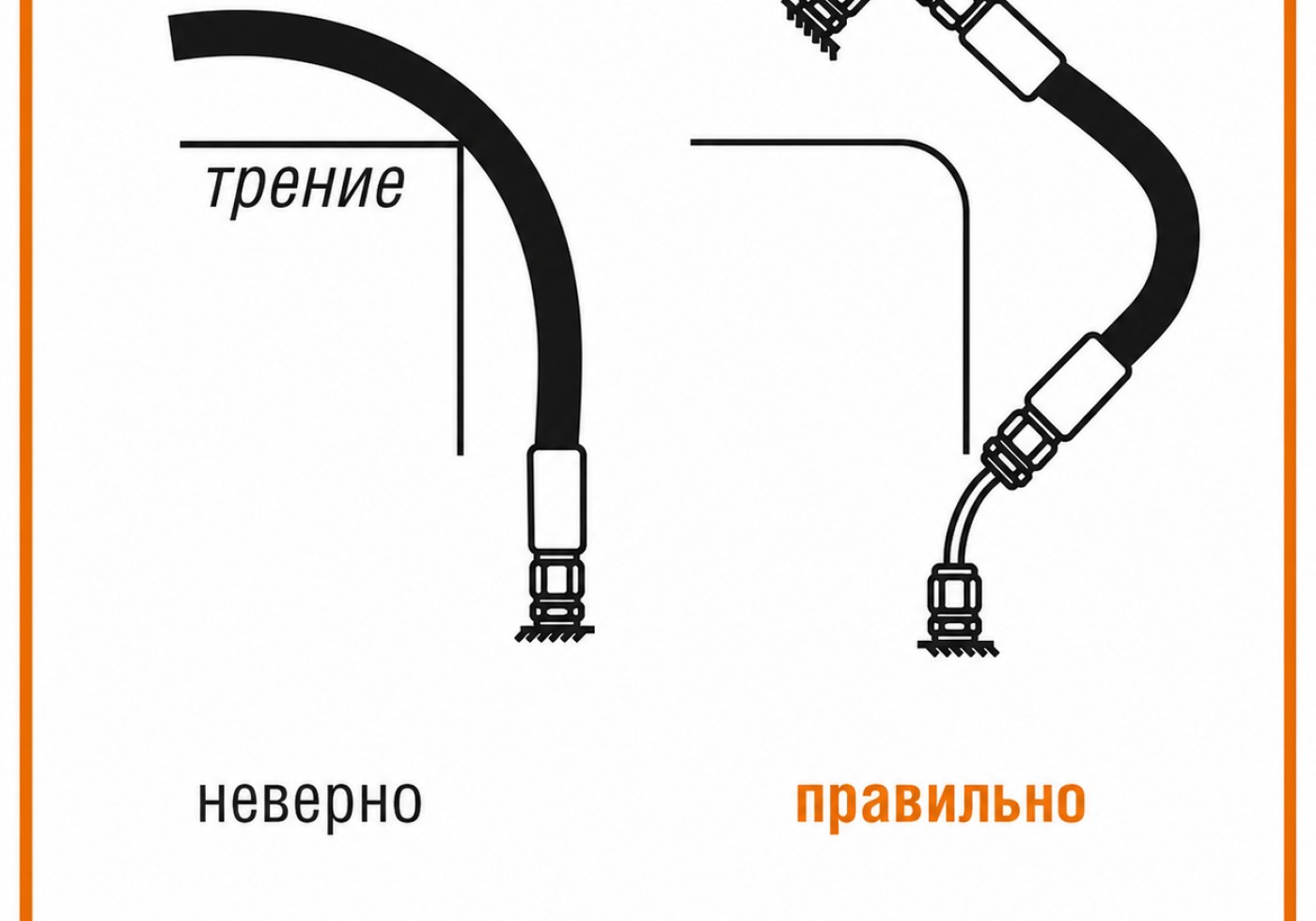

Убирать контакт рукава с острыми кромками
Исключать трение и оставлять рабочий зазор
Что проверить перед установкой рукава
- соответствие рабочего давления и температуры условиям гидросистемы;
- длину рукава с учетом хода механизма и изменения длины под давлением;
- тип фитингов, угол поворота и ориентацию присоединений;
- наличие трения, контакта с кромками, нагрева и загрязнений;
- нужна ли защитная спираль, терморукав или дополнительная фиксация.
