Рукава высокого давления подбирают по внутреннему диаметру DN, конструкции усиления, рабочему давлению, температуре и условиям эксплуатации техники. В этом справочнике собраны основные типы РВД и текстовые таблицы характеристик.
Данные удобно использовать для предварительного подбора рукава, проверки аналога и подготовки заявки на изготовление РВД по образцу, артикулу, чертежу или старому рукаву.
1SN2SN4SP4SHR13R15Термопластиковый гидравлический рукав R71SN Ultimate2SN Ultimate2SC Arctic4SP Arctic4SH Arctic3SK ArcticРукав PTFEРукав 2TE

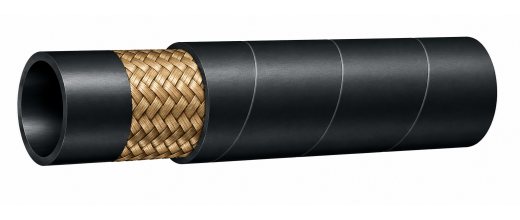

Рукав высокого давления 1SN
DIN EN 853Без снятия наружного и внутреннего слоев резины
Усиление: 1 слой стальной проволочной оплетки
Рабочая температура: от -40°C до +100°C (+120°C макс.)
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 5 | 3/16 | 4,8 | 9,5 | 12,5 | 250 | 3625 | 1000 | 90 | 0,19 |
| 6 | 1/4 | 6,4 | 11,1 | 14,1 | 225 | 3265 | 900 | 100 | 0,21 |
| 8 | 5/16 | 7,9 | 12,7 | 15,7 | 215 | 3120 | 860 | 115 | 0,24 |
| 10 | 3/8 | 9,5 | 15,1 | 18,1 | 180 | 2610 | 720 | 130 | 0,33 |
| 12 | 1/2 | 12,7 | 18,3 | 21,4 | 160 | 2320 | 640 | 180 | 0,41 |
| 16 | 5/8 | 15,9 | 21,4 | 24,5 | 130 | 1885 | 520 | 200 | 0,45 |
| 20 | 3/4 | 19,0 | 25,4 | 28,5 | 105 | 1525 | 420 | 240 | 0,58 |
| 25 | 1 | 25,4 | 33,3 | 36,6 | 90 | 1300 | 360 | 300 | 0,88 |
| 32 | 1.1/4 | 31,8 | 40,5 | 44,8 | 65 | 940 | 260 | 420 | 1,23 |
| 38 | 1.1/2 | 38,1 | 46,8 | 52,1 | 50 | 725 | 200 | 500 | 1,51 |
| 50 | 2 | 50,8 | 60,2 | 65,5 | 40 | 580 | 160 | 630 | 1,97 |

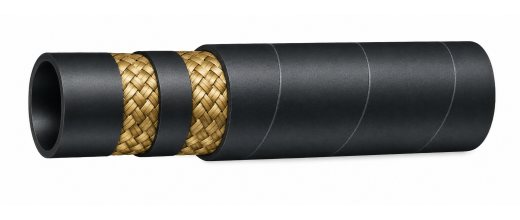

Рукав высокого давления 2SN
DIN EN 853Без снятия наружного и внутреннего слоев резины
Усиление: 2 слоя стальной проволочной оплетки
Рабочая температура: от -40°C до +100°C (+120°C макс.)
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 5 | 3/16 | 4,8 | 11,1 | 14,1 | 415 | 6020 | 1660 | 90 | 0,31 |
| 6 | 1/4 | 6,4 | 12,7 | 15,7 | 400 | 5805 | 1600 | 100 | 0,33 |
| 8 | 5/16 | 7,9 | 14,3 | 17,3 | 350 | 5080 | 1400 | 115 | 0,39 |
| 10 | 3/8 | 9,5 | 16,7 | 19,7 | 330 | 4790 | 1320 | 130 | 0,50 |
| 12 | 1/2 | 12,7 | 19,8 | 23,0 | 275 | 3990 | 1100 | 180 | 0,59 |
| 16 | 5/8 | 15,9 | 23,0 | 26,2 | 250 | 3625 | 1000 | 200 | 0,71 |
| 20 | 3/4 | 19,0 | 27,0 | 30,1 | 215 | 3120 | 860 | 240 | 0,86 |
| 25 | 1 | 25,4 | 34,9 | 38,9 | 165 | 2395 | 660 | 300 | 1,28 |
| 32 | 1.1/4 | 31,8 | 44,5 | 49,5 | 140 | 2030 | 560 | 420 | 2,02 |
| 38 | 1.1/2 | 38,1 | 50,8 | 55,9 | 100 | 1450 | 400 | 500 | 2,23 |
| 50 | 2 | 50,8 | 63,5 | 68,6 | 90 | 1305 | 360 | 630 | 2,86 |

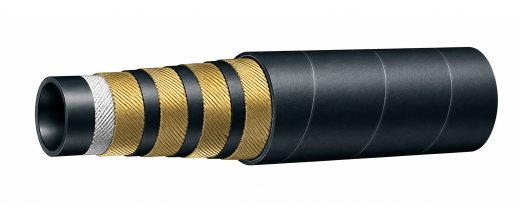

Рукав высокого давления 4SP
DIN EN 856Со снятием наружного слоя резины
Усиление: 4 слоя стальной проволочной спирали
Рабочая температура: от -40°C до +100°C (+125°C макс.)
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 3/8 | 9,5 | 17,6 | 22,2 | 460 | 6670 | 1840 | 180 | 0,78 |
| 12 | 1/2 | 12,7 | 20,2 | 25,4 | 415 | 6000 | 1660 | 230 | 0,93 |
| 16 | 5/8 | 15,9 | 23,6 | 29,0 | 350 | 5000 | 1400 | 250 | 1,17 |

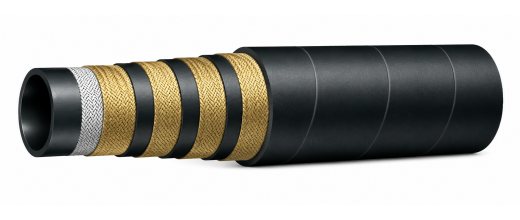

Рукав высокого давления 4SH
DIN EN 856Со снятием наружного слоя резины
Усиление: 4 слоя стальной проволочной спирали
Рабочая температура: от -40°C до +100°C (+125°C макс.)
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 3/4 | 19,0 | 28,3 | 33,0 | 420 | 6090 | 1680 | 280 | 1,52 |
| 25 | 1 | 25,4 | 35,1 | 39,9 | 380 | 5500 | 1520 | 340 | 2,05 |
| 32 | 1.1/4 | 31,8 | 41,9 | 47,1 | 350 | 5075 | 1400 | 460 | 2,46 |
| 38 | 1.1/2 | 38,1 | 48,7 | 55,1 | 290 | 4200 | 1160 | 560 | 3,36 |
| 50 | 2 | 50,8 | 63,2 | 69,7 | 250 | 3600 | 1000 | 700 | 4,55 |

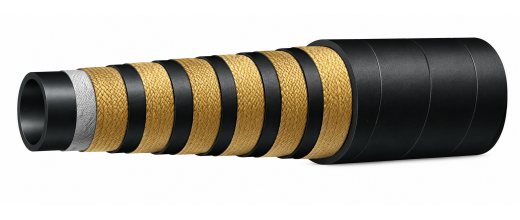

Рукав высокого давления R13
DIN EN 856Со снятием наружного и внутреннего слоев резины
Усиление: до Dy25 - 4 слоя, от Dy32 - 6 слоев стальной проволочной спирали
Рабочая температура: от -40°C до +120°C
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 3/4 | 19,0 | 29,2 | 33,2 | 345 | 5000 | 1380 | 240 | 1,65 |
| 25 | 1 | 25,4 | 35,9 | 39,8 | 345 | 5000 | 1380 | 300 | 2,25 |
| 32 | 1.1/4 | 31,8 | 46,8 | 51,3 | 345 | 5000 | 1380 | 420 | 3,60 |
| 38 | 1.1/2 | 38,1 | 54,0 | 58,8 | 345 | 5000 | 1380 | 500 | 4,75 |
| 50 | 2 | 50,8 | 68,4 | 72,2 | 345 | 5000 | 1380 | 600 | 6,9 |

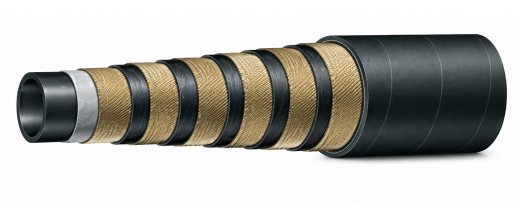

Рукав высокого давления R15
SAE100 R15Со снятием наружного и внутреннего слоев резины
Усиление: до Dy25 - 4 слоя, от Dy32 - 6 слоев стальной проволочной спирали
Рабочая температура: от -40°C до +120°C
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 3/4 | 19,0 | 32,9 | 36,1 | 420 | 6100 | 1680 | 240 | 1,50 |
| 25 | 1 | 25,4 | 38,9 | 42,9 | 420 | 6100 | 1680 | 300 | 2,10 |
| 32 | 1.1/4 | 31,8 | 48,4 | 51,5 | 420 | 6100 | 1680 | 420 | 3,80 |
| 38 | 1.1/2 | 38,1 | 56,3 | 59,6 | 420 | 6100 | 1680 | 500 | 5,10 |
| 50 | 2 | 50,8 | 67,5 | 72,0 | 420 | 6100 | 1680 | 640 | 7,00 |
Термопластиковый гидравлический рукав R7
SAE100 R7Внутренний слой: маслостойкий термопластик
Усиление: 2 слоя высокопрочной полиэстеровой оплетки
Рабочая температура: от -50°C до +100°C
| DN | Дюйм | Внутр. D, мм | Внешний D, мм | Рабочее давление, бар | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|
| 6 | 1/4 | 6,4 | 11,5 | 200 | 800 | 50 | 0,090 |
| 8 | 5/16 | 7,9 | 14,3 | 190 | 760 | 55 | 0,140 |
| 10 | 3/8 | 9,5 | 16,2 | 175 | 700 | 75 | 0,160 |
| 12 | 1/2 | 12,7 | 20,4 | 140 | 560 | 95 | 0,240 |
| 16 | 5/8 | 15,9 | 23,6 | 105 | 420 | 125 | 0,280 |
| 20 | 3/4 | 19,0 | 26,5 | 86 | 344 | 150 | 0,330 |
| 25 | 1 | 25,4 | 33,0 | 69 | 276 | 200 | 0,450 |

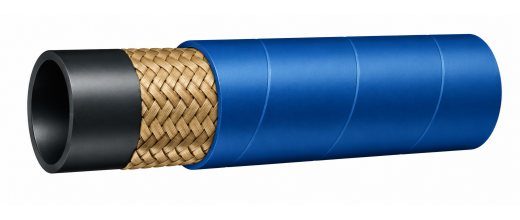

Рукав высокого давления 1SN Ultimate
Превышает DIN EN 853Без снятия наружного и внутреннего слоев резины
Усиление: 1 слой стальной проволочной оплетки
Рабочая температура: от -40°C до +135°C (+150°C макс.)
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 1/4 | 6,4 | 11,8 | 14,1 | 225 | 3265 | 900 | 100 | 0,21 |
| 8 | 5/16 | 7,9 | 12,7 | 15,7 | 215 | 3120 | 860 | 115 | 0,24 |
| 10 | 3/8 | 9,5 | 15,1 | 18,1 | 180 | 2610 | 720 | 130 | 0,33 |
| 12 | 1/2 | 12,7 | 18,3 | 21,4 | 160 | 2320 | 640 | 180 | 0,41 |
| 16 | 5/8 | 15,9 | 21,4 | 24,5 | 130 | 1885 | 520 | 200 | 0,45 |
| 19 | 3/4 | 19,0 | 25,4 | 28,5 | 105 | 1525 | 420 | 240 | 0,58 |
| 25 | 1 | 25,4 | 33,3 | 36,6 | 90 | 1300 | 360 | 300 | 0,88 |
| 32 | 1.1/4 | 31,8 | 40,5 | 44,8 | 65 | 940 | 260 | 420 | 1,23 |
| 38 | 1.1/2 | 38,1 | 46,8 | 52,1 | 50 | 725 | 200 | 500 | 1,51 |
| 50 | 2 | 50,8 | 60,2 | 65,5 | 40 | 580 | 160 | 630 | 1,97 |
| 63 | 2.1/2 | 63,5 | 73 | 76,5 | 40 | 580 | 160 | 760 | 2,54 |
| 76 | 3 | 76,2 | 85 | 88,5 | 25 | 360 | 100 | 900 | 2,71 |

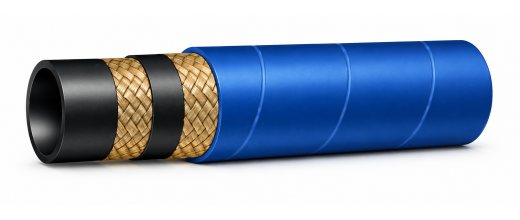

Рукав высокого давления 2SN Ultimate
Превышает DIN EN 853Без снятия наружного и внутреннего слоев резины
Усиление: 2 слоя стальной проволочной оплетки
Рабочая температура: от -40°C до +135°C (+150°C макс.)
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 1/4 | 6,4 | 12,7 | 15,7 | 400 | 5800 | 1600 | 100 | 0,33 |
| 8 | 5/16 | 7,9 | 14,3 | 17,3 | 350 | 5075 | 1400 | 115 | 0,39 |
| 10 | 3/8 | 9,5 | 16,7 | 19,7 | 330 | 4785 | 1320 | 130 | 0,50 |
| 12 | 1/2 | 12,7 | 19,8 | 23,0 | 275 | 3985 | 1100 | 180 | 0,59 |
| 16 | 5/8 | 15,9 | 23,0 | 26,2 | 250 | 3625 | 1000 | 200 | 0,71 |
| 20 | 3/4 | 19,0 | 27,0 | 30,1 | 215 | 3115 | 860 | 240 | 0,86 |
| 25 | 1 | 25,4 | 34,9 | 38,9 | 165 | 2395 | 660 | 300 | 1,28 |
| 31 | 1.1/4 | 31,8 | 44,5 | 49,5 | 140 | 2030 | 560 | 420 | 2,02 |
| 38 | 1.1/2 | 38,1 | 50,8 | 55,9 | 100 | 1450 | 400 | 500 | 2,23 |
| 51 | 2 | 50,8 | 63,5 | 68,6 | 90 | 1305 | 360 | 630 | 2,86 |
| 63 | 2.1/2 | 63,5 | 70,9 | 76,0 | 70 | 1015 | 280 | 760 | 3,23 |
| 76 | 3 | 76,2 | 88,1 | 95,0 | 40 | 580 | 160 | 900 | 3,77 |

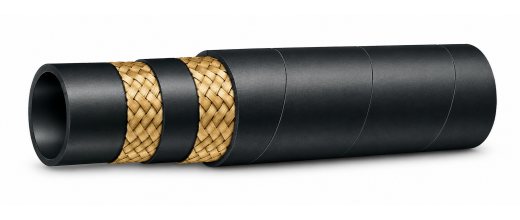

Рукав высокого давления 2SC Arctic
Превышает DIN EN 857Морозостойкое исполнение Arctic
Усиление: 2 слоя стальной проволочной оплетки
Рабочая температура: от -55°C до +100°C (+120°C макс.)
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 1/4 | 6,4 | 11,2 | 11,7 | 420 | 6100 | 1680 | 75 | 0,28 |
| 8 | 5/16 | 7,9 | 12,7 | 13,3 | 375 | 5400 | 1500 | 85 | 0,31 |
| 10 | 3/8 | 9,5 | 15,0 | 15,6 | 350 | 5100 | 1400 | 90 | 0,39 |
| 12 | 1/2 | 12,7 | 18,3 | 19,1 | 310 | 4500 | 1240 | 130 | 0,52 |
| 16 | 5/8 | 15,9 | 21,4 | 22,3 | 280 | 4100 | 1120 | 170 | 0,6 |
| 19 | 3/4 | 19,0 | 25,5 | 26,4 | 240 | 3500 | 960 | 120 | 0,81 |
| 25 | 1 | 25,4 | 33,4 | 34,3 | 210 | 3000 | 840 | 250 | 1,22 |
| 32 | 1.1/4 | 31,8 | 42,3 | 43,3 | 140 | 2000 | 560 | 360 | 1,39 |
| 38* | 1.1/2 | 38,1 | 50,8 | 55,9 | 125 | 1813 | 500 | 500 | 2,23 |
| 50* | 2 | 50,8 | 63,5 | 68,6 | 80 | 1160 | 320 | 630 | 2,86 |
Диаметры 38 и 50 в источнике указаны как исполнение 2SN Arctic.

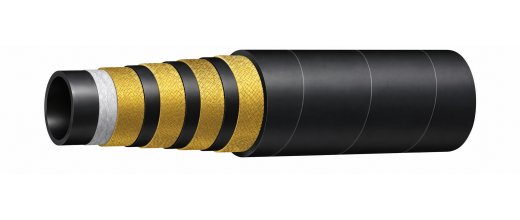

Рукав высокого давления 4SP Arctic
Превышает DIN EN 856Морозостойкое исполнение Arctic
Со снятием наружного слоя резины
Рабочая температура: от -55°C до +100°C (+125°C макс.)
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 3/8 | 9,5 | 17,6 | 21,4 | 460 | 6670 | 1840 | 180 | 0,78 |
| 12 | 1/2 | 12,7 | 20,2 | 24,7 | 425 | 6165 | 1700 | 230 | 0,93 |
| 16 | 5/8 | 15,9 | 23,6 | 28,3 | 350 | 5075 | 1400 | 250 | 1,17 |

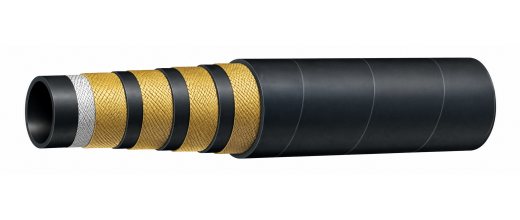

Рукав высокого давления 4SH Arctic
Превышает DIN EN 856Морозостойкое исполнение Arctic
Усиление: 4 слоя стальной проволочной спирали
Рабочая температура: от -55°C до +100°C (+125°C макс.)
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 3/4 | 19,0 | 28,3 | 32,1 | 420 | 6000 | 1860 | 280 | 1,52 |
| 25 | 1 | 25,4 | 35,1 | 38,3 | 385 | 5585 | 1540 | 340 | 2,05 |
| 32 | 1.1/4 | 31,8 | 41,9 | 45,2 | 350 | 5075 | 1400 | 460 | 2,46 |
| 38 | 1.1/2 | 38,1 | 48,7 | 53,3 | 290 | 4200 | 1160 | 560 | 3,36 |
| 50 | 2 | 50,8 | 63,2 | 68,1 | 250 | 3625 | 1000 | 700 | 4,55 |

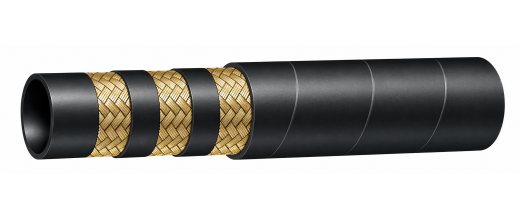

Рукав высокого давления 3SK Arctic
ArcticМорозостойкое исполнение
Усиление: 3 слоя стальной проволочной оплетки
Наружный слой: синтетическая резина, стойкая к истиранию
| DN | Дюйм | Внутр. D, мм | D по оплетке, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 3/8 | 9,5 | 17 | 21,7 | 500 | 7252 | 1960 | 120 | 0,50 |
| 12 | 1/2 | 12,7 | 20,2 | 24,8 | 469 | 6802 | 1880 | 160 | 0,60 |
| 16 | 5/8 | 15,9 | 23,8 | 28,3 | 415 | 6020 | 1640 | 210 | 0,75 |
| 20 | 3/4 | 19 | 27,8 | 32,2 | 375 | 5439 | 1500 | 260 | 0,93 |
| 25 | 1 | 25,4 | 37,9 | 40,4 | 330 | 4786 | 1308 | 310 | 1,31 |

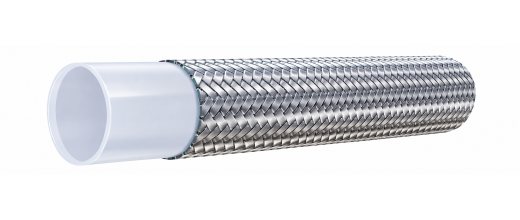

Рукав PTFE
SAE100 R14Внутренний слой: гладкая трубка из термостойкого фторопласта
Усиление: металлическая оплетка из нержавеющей стали
Рабочая температура: от -60°C до +260°C
| DN | Дюйм | Внутр. D, мм | Толщина стенки, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 1/4 | 6,4 | 0,7 | 8,8 | 180 | 2610 | 720 | 50 | 0,09 |
| 8 | 5/16 | 7,9 | 0,7 | 11,0 | 175 | 2540 | 700 | 60 | 0,13 |
| 10 | 3/8 | 9,5 | 0,7 | 12,1 | 165 | 2390 | 660 | 65 | 0,15 |
| 12 | 1/2 | 12,7 | 0,75 | 16,2 | 120 | 1740 | 480 | 120 | 0,21 |
| 16 | 5/8 | 15,9 | 0,9 | 18,8 | 88 | 1270 | 352 | 140 | 0,26 |
| 20 | 3/4 | 19,0 | 0,9 | 23,1 | 70 | 1010 | 280 | 175 | 0,32 |
| 25 | 1 | 25,4 | 1,2 | 29,2 | 60 | 870 | 240 | 260 | 0,45 |
Рукав 2TE
DIN EN 854Внутренний слой: маслостойкая синтетическая резина
Усиление: две высокопрочные текстильные оплетки
Рабочая температура: от -40°C до +100°C, для воздуха макс. +70°C
| DN | Дюйм | Внутр. D, мм | Наруж. D, мм | Рабочее давление, бар | Рабочее давление, psi | Разрывное давление, бар | Радиус изгиба, мм | Масса, кг/м |
|---|---|---|---|---|---|---|---|---|
| 6 | 1/4 | 6,4 | 13,4 | 75 | 1100 | 300 | 40 | 0,14 |
| 8 | 5/16 | 7,9 | 14,9 | 68 | 986 | 270 | 50 | 0,15 |
| 10 | 3/8 | 9,5 | 16,5 | 63 | 914 | 250 | 60 | 0,19 |
| 12 | 1/2 | 12,7 | 19,7 | 58 | 840 | 230 | 70 | 0,24 |
Как использовать каталог
Если известны DN, рабочее давление и условия эксплуатации, можно подобрать тип рукава и проверить запас по разрывному давлению. Для изготовления РВД также нужны длина, типы фитингов, углы, резьбы и условия установки на технике.
