Как заказать РВД — здесь собрали краткую инструкцию, что нужно указать для изготовления или подбора рукава высокого давления.
Можно прислать артикул, фото старого РВД, образец, чертеж или описание узла на спецтехнике. Поможем разобраться с длиной, фитингами, углами и рабочим давлением.
Что сфотографировать для заказа РВД
Если артикул неизвестен, пришлите фото старого рукава, маркировки, обоих фитингов и замер длины. Это помогает подобрать РВД по образцу, чертежу или узлу на технике. Нажмите на схему, чтобы открыть ее крупно.
По артикулуЕсли есть маркировка или код РВД, пришлите его в заявке.
По образцуСтарый рукав помогает повторить длину, фитинги, углы и тип уплотнения.
По чертежуПодойдет, если РВД нужен для нового узла или переоборудования.

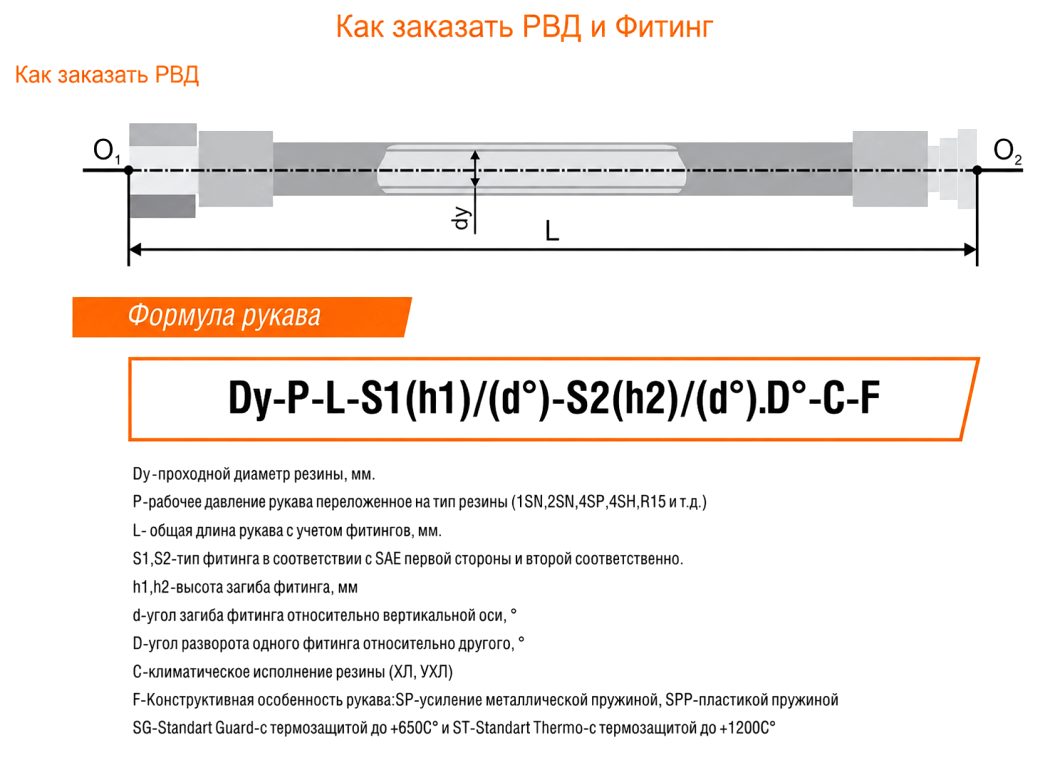

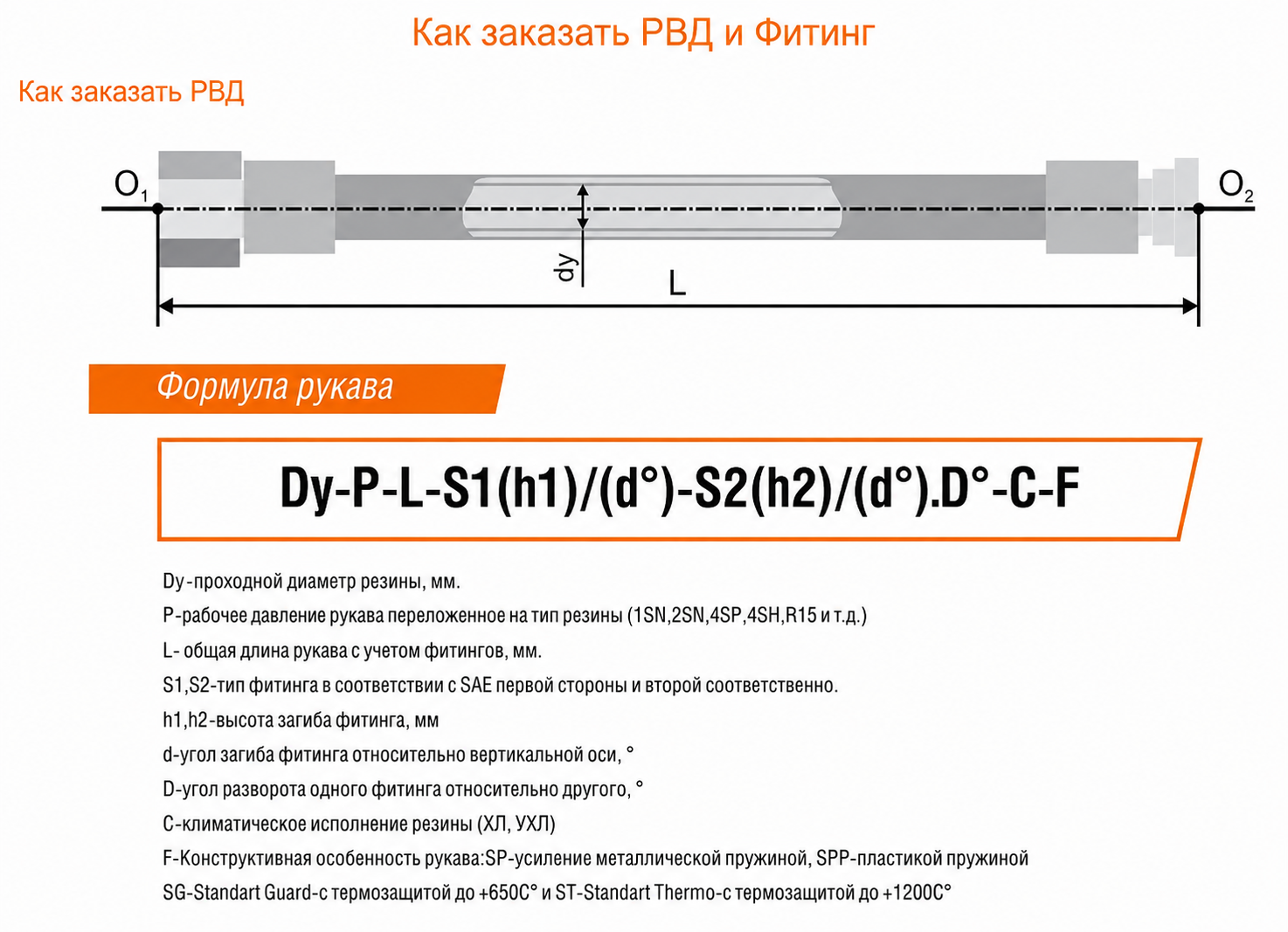

Что указать в заявке
Длина РВДУкажите общую длину рукава от торца до торца или пришлите фото с рулеткой.
Тип и размер фитинговНужны фото обоих концов РВД, резьба, тип уплотнения, фланец или банджо.

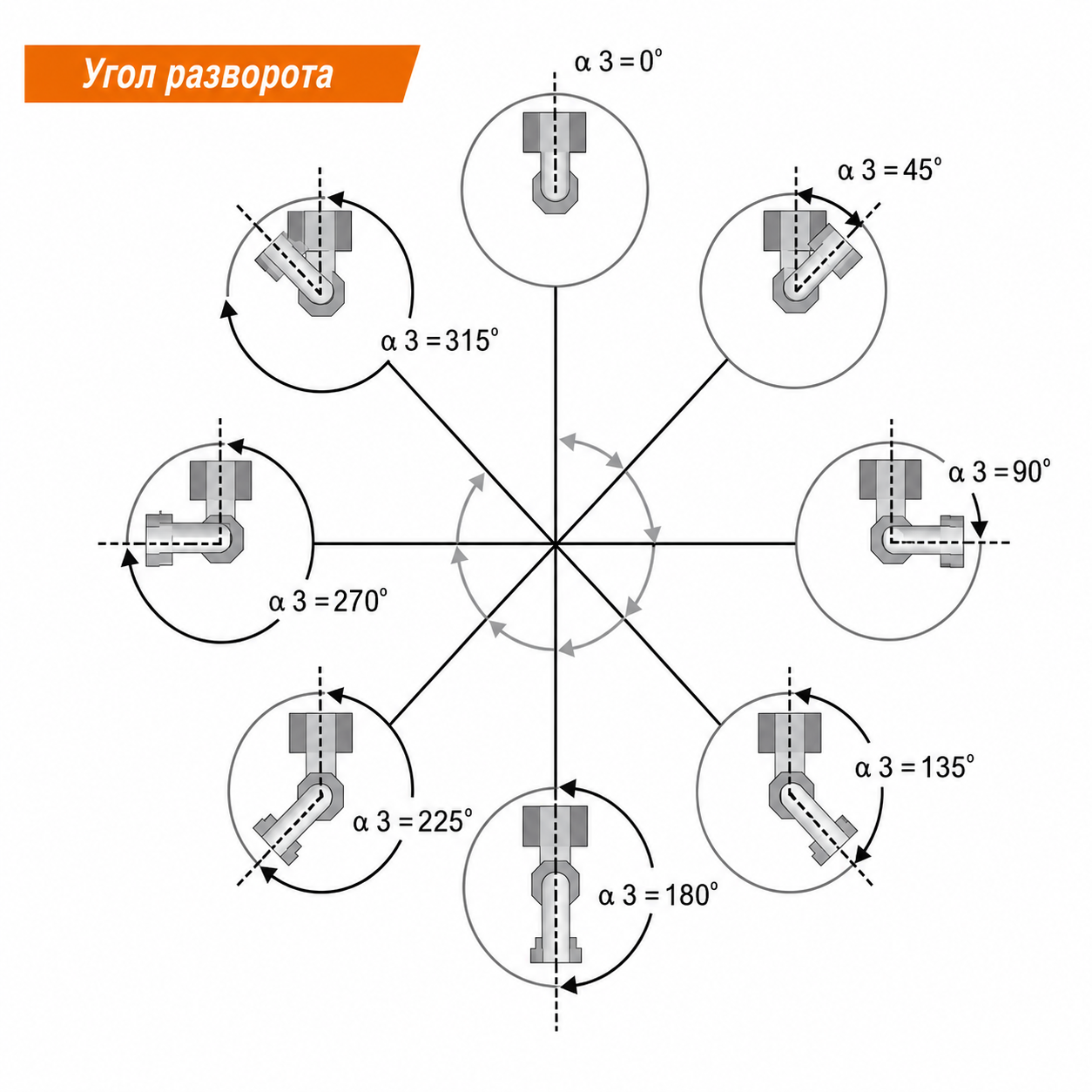

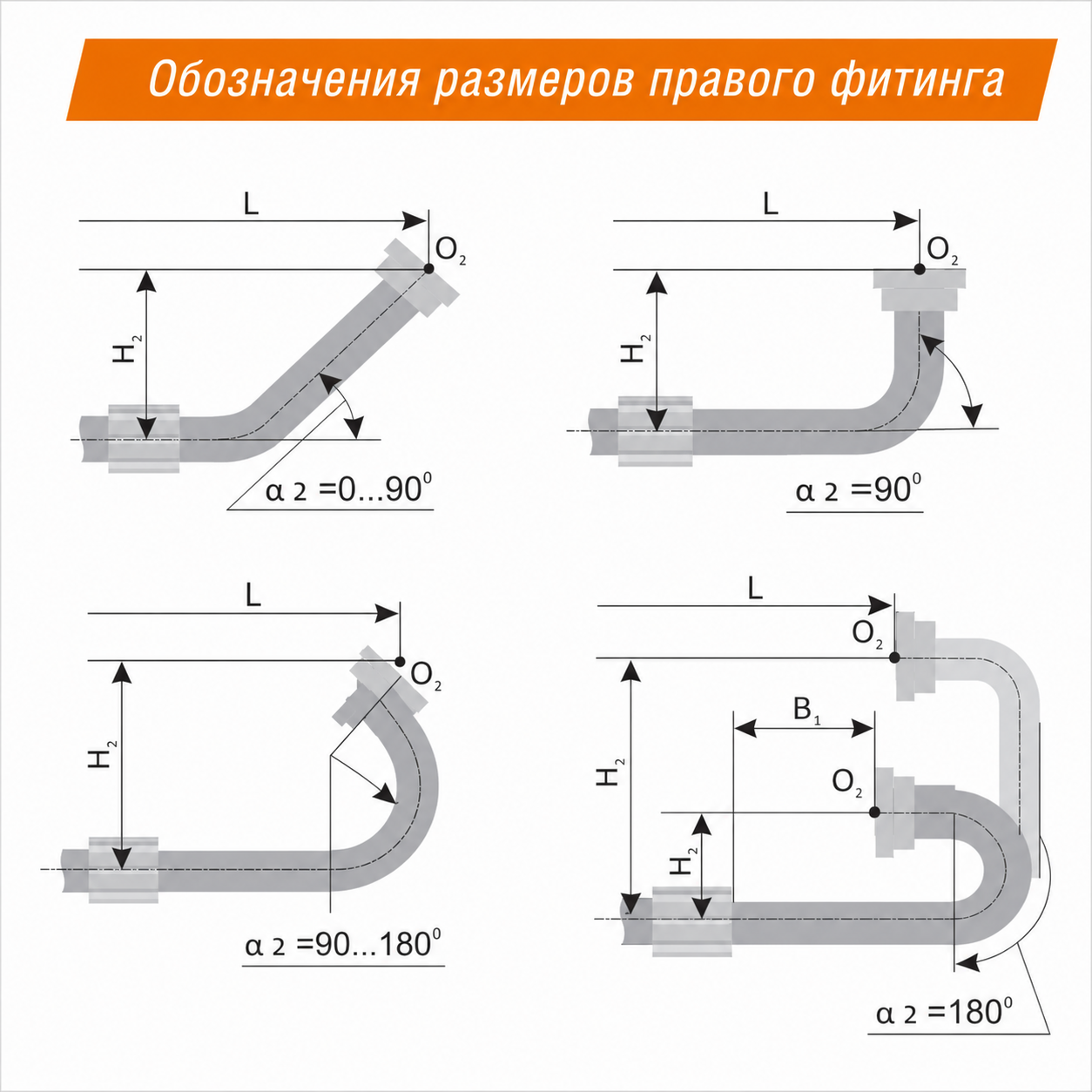

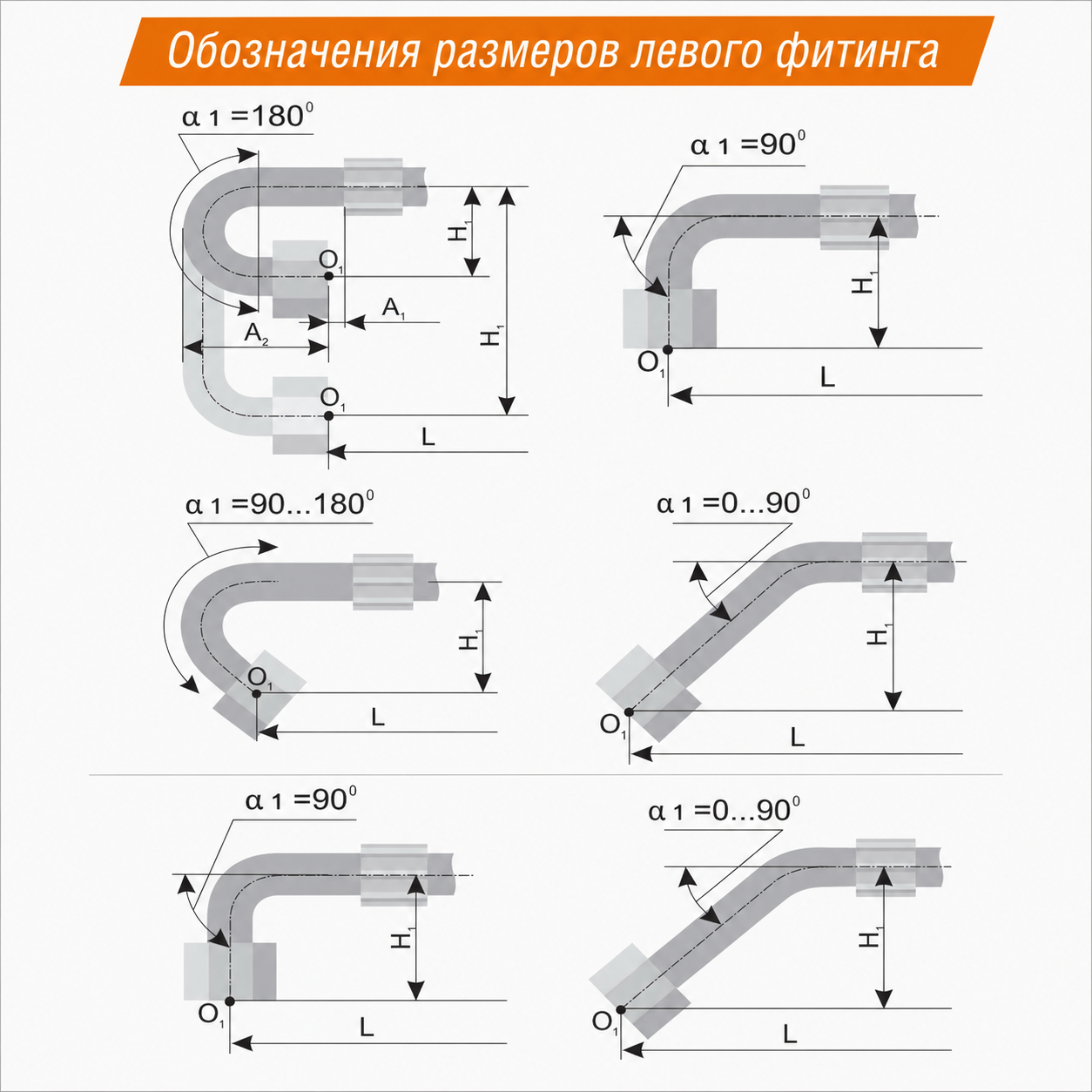

Углы фитинговЕсли фитинги изогнутые, важно указать угол и взаимную ориентацию концов.
Рабочая среда и давлениеУкажите, где стоит РВД: гидравлика, масло, вода, топливо, а также рабочее давление.
Фото или образецЕсли не знаете точные параметры, пришлите фото маркировки, общий вид и крупные планы фитингов.
Как не ошибиться с замером
| Что замерить | Как правильно | Частая ошибка |
|---|---|---|
| Длина | От торца фитинга до торца второго фитинга | Мерить только резиновую часть |
| Угол | Фиксировать ориентацию изогнутых фитингов | Указать только 45° или 90° без положения |
| Резьба | Прислать фото или замер штангенциркулем | Путать метрическую и дюймовую резьбу |
Если параметры неизвестны
Это нормально: часто РВД нужно подобрать по машине, старому рукаву, фото узла или чертежу. В заявке опишите технику, где стоит рукав, и что именно нужно: изготовить РВД, повторить образец или подобрать аналог.
