Ремонт РВД в Екатеринбурге: почему рукав меняют, а не латают

Порвался или потёк рукав высокого давления, техника встала. Слово «ремонт» здесь означает одно: рукав снимают, по нему собирают новый с теми же размерами и фитингами, и машина работает дальше. Латать РВД нельзя — ниже объясняем почему и показываем, как замена проходит у нас на ул. Труда, 10: от 300 ₽ за обжим, от 15 минут по образцу, гарантия год.

Что на самом деле называют «ремонтом РВД»

Рукав высокого давления — расходник. У него есть ресурс, он вырабатывается, и дальше рукав заменяют. Когда механик говорит «отремонтировать РВД», он имеет в виду не заклеить дырку, а получить работающую гидролинию обратно: тот же диаметр, та же длина, те же присоединения на концах, тот же класс давления. В гидравлике это называют изготовлением рукава по образцу.

Путаница возникает из-за того, что в быту «ремонт» значит «починить старое». С садовым шлангом так и делают: отрезал повреждённый кусок, поставил соединитель. С РВД такой подход заканчивается разрывом под давлением. Поэтому на этой странице под ремонтом мы понимаем ровно одно — замену рукава на новый, собранный по вашему образцу или каталожному номеру, с новыми либо переобжатыми фитингами.

Если вам нужен именно обжим уже подобранного рукава — это отдельная услуга, обжим РВД. Если рукав надо собрать с нуля по чертежу или параметрам — смотрите изготовление РВД. Здесь речь о самом частом случае: старый рукав в руках, нужен такой же новый.

Как устроен рукав и почему его нельзя залатать

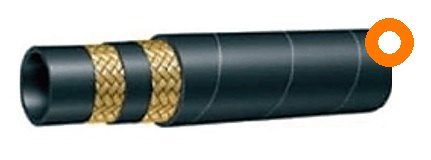

Рукав высокого давления состоит из трёх слоёв, и каждый выполняет свою задачу.

• Внутренний слой — маслостойкая резина. Он контактирует с рабочей жидкостью и должен оставаться гладким: любая трещина здесь становится очагом расслоения.
• Силовой слой — стальная оплётка или навивка. Именно он держит давление. Одна оплётка (1SN) рассчитана на одни нагрузки, две (2SN) — на другие, четыре или шесть навивок (4SP, 4SH) — на карьерную технику и прессы.
• Наружная оболочка — защищает силовой слой от истирания, масла, озона и ультрафиолета. Когда оболочка протёрта до проволоки, ресурс рукава закончился, даже если он ещё не течёт.

Теперь главное. Давление в гидросистеме экскаватора — 250–350 бар, у карьерных машин выше. Это в сотни раз больше, чем в водопроводе. Держит его непрерывная стальная оплётка по всей длине рукава. Как только целостность оплётки нарушена — вставкой, переходником, накладкой, чем угодно — в этом месте давление принимает на себя резина. Резина его не держит. Соединение может продержаться день или неделю, а потом рвёт рывком, и струя масла под 300 бар опасна для человека рядом.

Поэтому рукав не латают ни в одном сервисе, который дорожит гарантией. Его меняют. Ниже — ориентиры по классам, чтобы понимать, о каких нагрузках речь.

Тип рукава	Силовой слой	Типичное рабочее давление*	Где стоит
1SN (EN 853)	одна стальная оплётка	до 215 бар при малых диаметрах	вспомогательные линии, слив, управление
2SN (EN 853)	две стальные оплётки	до 400 бар при малых диаметрах	основные контуры строительной техники
4SP (EN 856)	четыре навивки	до 445 бар	стрела, рукоять, гидромолот
4SH (EN 856)	четыре навивки усиленные	до 420 бар на больших диаметрах	карьерная техника, прессы

*Рабочее давление зависит от внутреннего диаметра: чем больше проход, тем ниже допустимое давление для того же типа. Точные значения — в каталоге рукавов и на маркировке оболочки.

Признаки, что рукав пора менять

Ждать разрыва не нужно. Рукав почти всегда предупреждает заранее, и плановая замена в гараже дешевле аварийной на объекте.

• Потёртость оболочки до проволоки. Самая частая причина. Рукав тёрся о раму или соседний рукав; оплётка без защиты начинает ржаветь и ломаться.
• Вздутие, «грыжа». Внутренний слой расслоился, жидкость попала между слоями. Такой рукав может выстрелить в любой момент.
• Течь или «пот» у муфты. Обжим ослаб или рукав вытянулся из фитинга. Подтяжкой не лечится: муфта деформирована один раз и второй раз штатного усилия не даст.
• Трещины оболочки, потеря эластичности. Резина состарилась от озона, солнца, температуры. Особенно заметно на технике, которая долго стояла.
• Коррозия фитинга. Ржавый концевик — это негерметичное соединение и риск сорвать резьбу при монтаже.
• Перегибы, заломы, скрутка. Рукав проложен с натягом или закручен при монтаже; оплётка в месте залома уже повреждена.

Любой из этих признаков означает, что ресурс закончился. Если рукав стоит в паре с такими же (стрела, рукоять), имеет смысл менять оба: они ставились одновременно, работают в одинаковых условиях и состарились одинаково.

Что можно восстановить, а что нет

Честный ответ на вопрос «а нельзя ли подешевле» — в таблице.

Ситуация	Можно ли восстановить	Что делаем
Порыв, свищ, протёртая оболочка	Нет	Новый рукав по образцу, новые фитинги
Вздутие, расслоение	Нет	Новый рукав по образцу
Течь у муфты, рукав сам целый	Нет — муфта одноразовая	Новый рукав; исправный фитинг можно переобжать
Рукав целый, повреждён фитинг	Частично	Меняем фитинг с переобжимом на новый рукав — старый рукав после снятия муфты повторно не обжимают
Рукав целый, нужна другая длина	Нет	Собираем новый нужной длины
Сорвана резьба на фитинге	Частично	Подбираем совместимый фитинг, собираем новый рукав
Рукав исправен, нужна защита от истирания	Да	Ставим защитную спираль или термозащиту без замены

Итог простой: восстанавливается защита рукава и иногда фитинг. Сам рукав — нет. Хорошая новость в том, что замена по образцу занимает пятнадцать минут, а не день.

Как проходит замена: шесть шагов

1. Замер образца. Снимаем длину по металлу (от торца до торца фитингов), внутренний диаметр, тип и размер каждого присоединения, углы и взаимный разворот отводов. Если образца нет — работаем по каталожному номеру техники или по вашим замерам.
2. Подбор рукава. По маркировке на оболочке или по рабочему давлению контура определяем тип: 1SN, 2SN, 4SP, 4SH. Если маркировка стёрта, ориентируемся на узел: для стрелы и гидромолота берём навивочный, для слива достаточно оплёточного.
3. Подбор фитингов. Метрическая, BSP, JIC, ORFS, фланцы SAE, банджо — форма уплотнения и шаг резьбы должны совпасть с портом на машине. Ошибка здесь означает течь при первом же пуске. Подробнее — в разделе о фитингах.
4. Резка и зачистка. Рукав режется в размер, конец зачищается, внутренняя полость продувается — стружка в гидросистеме убивает насос быстрее износа.
5. Обжим. Муфта опрессовывается на станке до диаметра из таблицы производителя. После обжима диаметр контролируется штангенциркулем в нескольких точках: недожатый фитинг сорвёт давлением, пережатый повредит оплётку.
6. Проверка и выдача. Готовый рукав проверяется на герметичность, маркируется и выдаётся. На типовые позиции при наличии комплектующих уходит около пятнадцати минут — можно подождать на месте.

Переобжим фитингов: когда возможен

Фитинг состоит из ниппеля с резьбой и обжимной муфты. Муфта после обжима деформирована навсегда — снять её и обжать второй раз нельзя, штатного усилия она уже не даст. Ниппель же служит долго. Поэтому «переобжим» на практике означает: исправный ниппель с вашего старого рукава ставится на новый рукав с новой муфтой.

Когда это имеет смысл:

• фитинг редкий или дорогой — нестандартный фланец, специфический угол, оригинальная арматура импортной техники;
• резьба и уплотнительная поверхность ниппеля без коррозии и задиров;
• ниппель совместим с муфтами, которые есть на складе.

Когда не имеет: если ниппель ржавый, резьба сорвана или на уплотнительном конусе видны риски. Такой фитинг потечёт независимо от качества обжима, и мы предложим совместимый аналог. Разница в цене между переобжимом и новым фитингом на ходовых типоразмерах небольшая, поэтому спорный ниппель проще заменить.

Из чего складывается цена

Мы не публикуем один прайс «за ремонт», потому что рукав на слив мини-экскаватора и рукав стрелы карьерного самосвала — это разные изделия с разницей в стоимости в десятки раз. Цена собирается из четырёх частей.

Составляющая	От чего зависит	Как снизить
Рукав в бухте	тип (1SN дешевле 4SH), внутренний диаметр, длина	не брать класс выше, чем требует контур
Фитинги, 2 шт.	тип присоединения, размер, угол; фланцы и ORFS дороже метрических	переобжать исправные ниппели
Обжим	количество концов, диаметр	от 300 ₽ за рукав
Защита	спираль, термооболочка — по желанию	ставить только на участках трения

Точную цену называем по замерам за пару минут: назовите диаметр, длину и типы фитингов в мессенджер или по телефону. Для организаций выставляем счёт с реквизитами, цены с НДС. Параллельно с ценой сообщаем срок: типовые позиции — в день обращения, редкие фитинги — по наличию на складе.

Выездной ремонт: почему мы не выезжаем

Запросы «выездной ремонт РВД» и «мобильный ремонт РВД» — одни из самых частых. Отвечаем прямо: мы не выезжаем на объект, и вот почему это редко бывает выгодно заказчику.

Мобильный обжимной пост — это станок, набор муфт и небольшой запас рукава в фургоне. Ассортимент фитингов в фургоне всегда уже, чем на складе, поэтому на месте часто собирают не точную копию, а «что подошло». Выезд оплачивается отдельно и по времени сопоставим с дорогой до нас. Если техника встала на объекте, быстрее работает другая схема:

1. снимите рукав целиком, с обоими фитингами, и сфотографируйте его рядом с рулеткой — фото с обоих концов и общий вид;
2. пришлите фото в мессенджер с маркой и моделью машины — подберём комплектующие до вашего приезда;
3. привезите образец сами или передайте с водителем — рукав будет готов за время ожидания;
4. если объект далеко от Екатеринбурга — отправим готовый рукав транспортной компанией, отгружаем в день оплаты.

Для парков техники, которые работают вдали от сервиса, предлагаем другое: собрать аварийный комплект ходовых рукавов заранее и держать его на участке. Это дешевле любого выезда и закрывает большинство внезапных разрывов на месте.

Как не рвать рукав снова

Если новый рукав порвался там же, где старый, дело не в рукаве. Три причины повторных отказов и что с ними делать.

Трение о металл

Рукав касается рамы, кронштейна или соседнего рукава и протирается за сезон. Решение — защитная спираль на участке контакта или перекладка трассы с хомутом. Спираль стоит дешевле любого рукава.

Неправильная длина

Короткий рукав работает внатяг и рвётся у фитинга при ходе стрелы. Длинный провисает, трётся и перегибается. Замер по старому рукаву решает вопрос, но если старый уже был подобран неверно, при заказе скажите об этом — пересчитаем длину с учётом хода узла.

Температура и среда

Рядом с выпускным коллектором, турбиной, гидромолотом резина стареет в разы быстрее. Здесь нужна термозащита или рукав с термостойкой оболочкой. Для топливных и масляных линий двигателя важна совместимость внутреннего слоя со средой — обычный гидравлический рукав там разбухает.

И общее правило: осмотр рукавов при каждом ТО. Потёртость и «пот» у муфты видны за месяцы до разрыва.

Что прислать для заказа

Чтобы замена совпала с оригиналом, нам нужно пять параметров. Все они снимаются с рукава в руках за пять минут — как именно, показано в инструкции как замерить РВД.

• длина по металлу — от торца одного фитинга до торца другого;
• внутренний диаметр рукава (DN) или маркировка на оболочке;
• тип и размер присоединения на каждом конце — метрическая, BSP, JIC, ORFS, фланец;
• углы отводов и их взаимный разворот, если фитинги угловые;
• рабочее давление контура или узел, где стоит рукав.

Знаете параметры точно — соберите рукав в конструкторе РВД и отправьте заявку одной кнопкой. Есть только каталожный номер — назовите его вместе с моделью техники, для Komatsu, Caterpillar, Hitachi, Volvo, Hyundai, Doosan, JCB и других брендов номер однозначно описывает рукав.
