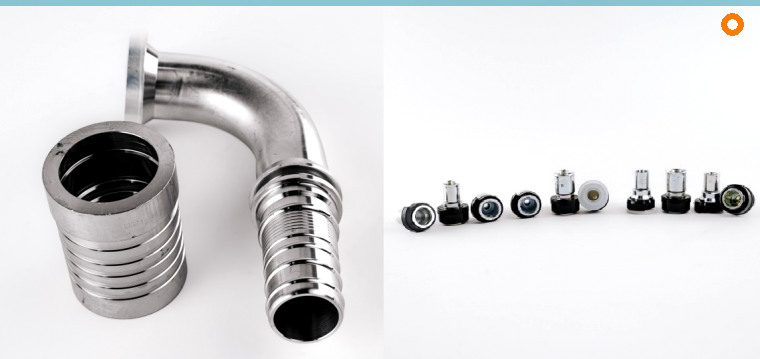

Фитинги и муфты для РВД нужны для сборки рукава высокого давления и подключения его к гидросистеме техники. Подбираем комплектующие по образцу, артикулу, типу резьбы, диаметру рукава, рабочему давлению и условиям эксплуатации.
Подбор фитингов и обжимных муфт для РВД
Если нужно собрать новый рукав или заменить старый, важно подобрать не только сам РВД, но и концевую арматуру: фитинг, обжимную муфту, угол, тип резьбы и стандарт соединения. Работаем как точка входа для клиента: помогаем сформировать заявку, проверить совместимость комплектующих и организовать поставку.
Какие комплектующие можно подобрать
- прямые фитинги для РВД;
- угловые фитинги 45 и 90 градусов;
- обжимные муфты для оплеточных и навивочных рукавов;
- фитинги стандартов DK, DKOL, DKOS, BSP, JIC, NPTF, ORFS, Banjo;
- быстроразъемные соединения и переходники;
- комплектующие для сборки рукавов высокого давления под спецтехнику.
Как подбираем фитинг или муфту
- по каталожному номеру детали или рукава;
- по фотографии старого фитинга;
- по образцу снятого РВД;
- по марке и модели техники;
- по типу резьбы, диаметру, углу, длине и рабочему давлению.
Для какой техники
Фитинги и муфты для РВД подбираются для экскаваторов, погрузчиков, бульдозеров, карьерной, строительной, буровой, сельскохозяйственной и коммунальной техники. При необходимости заявку можно связать с изготовлением рукава высокого давления в сборе.
Для готовых рукавов по артикулу используйте каталог РВД, а для нестандартной сборки, обжима и подбора комплектующих — раздел производства РВД.
Муфты и фитинги STECK для РВД
Для надежной сборки РВД важно подбирать муфту под тип рукава и конструкцию фитинга. Несовпадение замка муфты и хвоста фитинга может привести к преждевременному выходу рукава из строя.
Для подбора пришлите тип рукава, DN, код муфты или фото старой детали. Подберем фитинг, муфту и совместимые элементы под обжим.
Соответствие типа рукава и муфты
| Вид РВД | Тип муфты | Код |
|---|---|---|
| 1SN / 2SN | 2SN | 03310 |
| 4SP / 4SH | 4SP | 00400 |
| R13 / R15 | R15 Interlock | 00621 |
| R7 / R8 / PTFE / 2TE | R7 | 00018 |
Муфта 2SN
Для оплеточных рукавов 1SN, 2SN, 1SC, 2SC. Обычно не требует снятия наружного слоя резины.
| Тип муфты | Код | D, мм | L, мм |
|---|---|---|---|
| 2SN Dy06 | 03310-04 | 23 | 30,5 |
| 2SN Dy08 | 03310-05 | 24 | 30 |
| 2SN Dy10 | 03310-06 | 26 | 32 |
| 2SN Dy12 | 03310-08 | 29 | 34 |
| 2SN Dy16 | 03310-10 | 33 | 37 |
| 2SN Dy20 | 03310-12 | 37 | 42 |
| 2SN Dy25 | 03310-16 | 46 | 51 |
| 2SN Dy32 | 03310-20 | 59 | 59 |
| 2SN Dy38 | 03310-24 | 67 | 67 |
| 2SN Dy50 | 03310-32 | 80 | 72 |
| 2SN Dy63 | 03310-40 | 89 | 71,9 |
| 2SN Dy76 | 03310-48 | 101,9 | 73 |
Муфта 4SP
Для навивочных рукавов 4SP и 4SH. При сборке обычно требуется снятие наружного слоя резины.
| Тип муфты | Код | D, мм | L, мм |
|---|---|---|---|
| 4SP Dy06 | 00400-04 | 23 | 37,5 |
| 4SP Dy08 | 00400-05 | 25,1 | 33,2 |
| 4SP Dy10 | 00400-06 | 26 | 39 |
| 4SP Dy12 | 00400-08 | 30 | 41 |
| 4SP Dy16 | 00400-10 | 33 | 43 |
| 4SP Dy20 | 00400-12 | 38 | 51 |
| 4SP Dy25 | 00400-16 | 46 | 61,5 |
| 4SP Dy32 | 00400-20 | 57 | 67,5 |
| 4SP Dy38 | 00400-24 | 65 | 75 |
| 4SP Dy50 | 00400-32 | 79 | 79 |
Муфта R15 Interlock
Для рукавов R13 и R15. Требует снятия наружного и внутреннего слоев резины; муфта и фитинг должны быть совместимы по конструкции Interlock.
| Тип муфты | Код | D, мм | L, мм |
|---|---|---|---|
| R15 Dy20 | 00621-12 | 39 | 53 |
| R15 Dy25 | 00621-16 | 47,2 | 66 |
| R15 Dy32 | 00621-20 | 60 | 88,5 |
| R15 Dy38 | 00621-24 | 65,9 | 102,2 |
| R15 Dy50 | 00621-32 | 82,8 | 108 |
Муфта R7
Для рукавов R7, R8, PTFE, 1TE и 2TE.
| Тип муфты | Код | D, мм | L, мм |
|---|---|---|---|
| R7 Dy06 | 00018-04 | 17 | 30,2 |
| R7 Dy08 | 00018-05 | 19 | 29,8 |
| R7 Dy10 | 00018-06 | 21 | 30,4 |
| R7 Dy12 | 00018-08 | 25,5 | 34,2 |
| R7 Dy16 | 00018-10 | 28,5 | 36,3 |
| R7 Dy20 | 00018-12 | 32,1 | 42,4 |
| R7 Dy25 | 00018-16 | 40 | 50,2 |

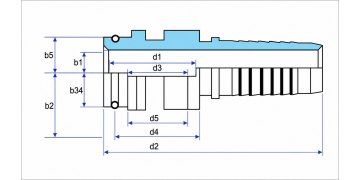

Фитинги STECK / Stapelock SAE J1467
Фитинги STECK замкового типа применяются в горнодобывающей, угольной и автомобильной промышленности. Соединение фиксируется скобой и уплотняется O-ring.
| DN рукава | B1 | B2 | B3 | B4 | B5 | d1 | d2 | d3 | d4 | d5 |
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 3,1 | 18 | 5 | 5,1 | 11 | 15 | 10 | 8,5 | 6,8 | 4 |
| 10 | 3,1 | 18 | 5 | 5,1 | 11 | 20 | 14 | 13,5 | 10,8 | 7 |
| 12 | 3,6 | 18 | 5 | 5,1 | 11 | 24 | 18 | 17,5 | 14 | 10 |
| 19 | 3,6 | 18 | 5 | 5,1 | 11 | 29 | 24 | 22,5 | 20 | 16 |
| 25 | 3,6 | 24 | 6 | 7,1 | 11 | 39 | 31 | 29 | 27 | 20 |
| 32 | 3,6 | 24 | 6 | 7,1 | 11 | 46 | 38 | 36 | 34 | 25 |
| 38 | 5 | 27 | 8 | 7,2 | 13 | 55 | 47 | 45 | 42 | 35 |
| 51 | 5 | 27 | 8 | 7,2 | 13 | 64 | 56 | 55 | 51 | 44 |
Адаптеры для фитингов STECK
| DN рукава | d8 | d9 | d1 | e1 | e2 | F | L | D |
|---|---|---|---|---|---|---|---|---|
| 6 | 10 | 15 | 6 | 7 | 15 | 13 | 59 | 25 |
| 10 | 14 | 20 | 6 | 7 | 15 | 18 | 59 | 32 |
| 12 | 18 | 54 | 6 | 7 | 15 | 22 | 59 | 35 |
| 19 | 24 | 29 | 6 | 7 | 15 | 27 | 59 | 45 |
| 25 | 31 | 39 | 8,5 | 9 | 20 | 36 | 59 | 55 |
| 32 | 38 | 46 | 8,5 | 9 | 20 | 43 | 68 | 60 |
| 38 | 47 | 55 | 9 | 11,5 | 20 | 52 | 68 | 70 |
