Плоскосворачиваемые рукава ПСРП применяются как мобильные напорные трубопроводы для подачи и перекачки воды, технических жидкостей, нефти, ГСМ и других сред на значительные расстояния. Поможем подобрать рукав по диаметру, рабочему давлению, среде, длине трассы и типу соединительной арматуры.
Где применяются рукава ПСРП
- временные линии подачи воды на строительных и промышленных объектах;
- перекачка нефти, ГСМ и технических жидкостей;
- аварийные линии водоснабжения и откачки;
- сезонные трубопроводы на месторождениях и карьерах;
- орошение, сельское хозяйство, подача воды на большие расстояния;
- быстрый монтаж мобильных трубопроводов без сложной подготовки трассы.

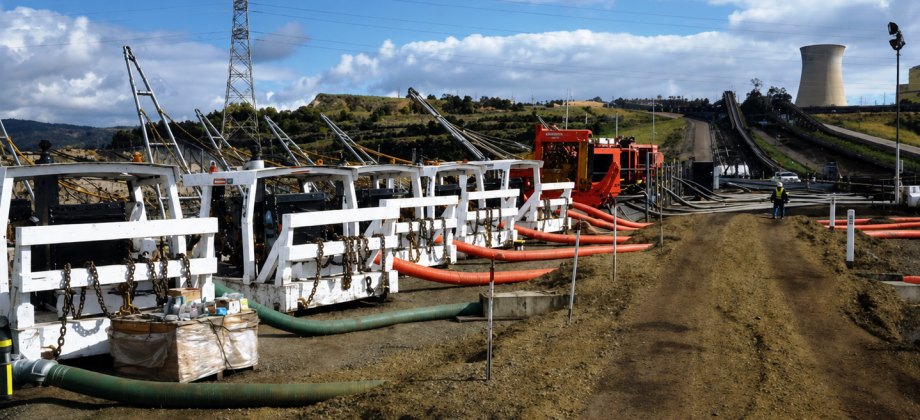

Пример применения ПСРП на объекте
Временные напорные линии для тяжелых условий
ПСРП применяют на промышленных площадках, карьерах, строительных объектах и участках перекачки, где нужно быстро развернуть временную линию подачи воды, технической жидкости или нефтепродуктов.
Рукав прокладывается по трассе, соединяется через быстроразъемную арматуру и после завершения работ сворачивается для перевозки или хранения.
Преимущества плоскосворачиваемых рукавов
Компактное хранение
Рукав сворачивается в бухту и занимает меньше места при транспортировке и хранении по сравнению с жесткими трубами.
Быстрый монтаж
Линию можно быстро развернуть на объекте, соединить секции муфтами и так же быстро демонтировать после работы.
Работа в тяжелых условиях
Полиуретановая конструкция рассчитана на износ, низкие температуры, вибрации и эксплуатацию на открытых площадках.
Конструкция рукава ПСРП
Внутренний слой
Полиуретановый рабочий слой контактирует со средой и обеспечивает герметичность трубопровода.
Армирование
Промежуточный армированный слой на основе полиэстерного волокна помогает выдерживать рабочее давление.
Наружная защита
Внешний полиуретановый слой защищает рукав от истирания, влаги и механических воздействий.
Основные типоразмеры ПСРП
Точные параметры подбираются по рабочей среде, давлению, длине линии и условиям эксплуатации. Ниже приведены базовые размеры для предварительного подбора.
| Название | Внутренний диаметр, мм |
Рабочее давление, МПа |
Давление разрыва, МПа |
Масса, кг/м |
|---|---|---|---|---|
| ПСРП50.10 | 51 | 1 | 3 | 0,55 |
| ПСРП50.16 | 51 | 1,6 | 4,8 | 0,65 |
| ПСРП50.35 | 51 | 3,5 | 10,5 | 0,9 |
| ПСРП65.10 | 63 | 1 | 3 | 0,65 |
| ПСРП65.16 | 63 | 1,6 | 4,8 | 0,95 |
| ПСРП80.8 | 76 | 0,8 | 2,4 | 0,75 |
| ПСРП80.10 | 76 | 1 | 3 | 0,8 |
| ПСРП80.16 | 76 | 1,6 | 4,8 | 1,25 |
| ПСРП100.10 | 102 | 1 | 3 | 1,2 |
| ПСРП100.10 (У) | 102 | 1 | 3 | 1,4 |
| ПСРП100.16 | 102 | 1,6 | 4,8 | 1,45 |
| ПСРП100.42 | 102 | 4,2 | 8,4 | 1,85 |
| ПСРП125.10 | 127 | 1 | 3 | 1,6 |
| ПСРП150.10 | 152 | 1 | 3 | 1,8 |
| ПСРП150.16 | 152 | 1,6 | 4,8 | 2,5 |
| ПСРП150.42 | 152 | 4,2 | 8,4 | 3,15 |
| ПСРП250.6 | 254 | 0,6 | 1,2 | 4 |
| ПСРП250.10 | 254 | 1 | 3 | 4,2 |
| ПСРП300.10 | 305 | 1 | 3 | 5 |
Соединительная арматура для ПСРП
Плоскосворачиваемые рукава комплектуются соединениями под рабочее давление, среду и частоту монтажа линии. Для подбора важно учитывать диаметр рукава, давление, материал арматуры и условия эксплуатации.
1. Соединение ВС
Пазовое соединение для ответственных линий и трубопроводов повышенного давления. Подходит для сезонных трасс, воды, технических жидкостей и нефтепродуктов.
2. Camlock
Кулачковое быстроразъемное соединение для быстрого монтажа и демонтажа рукавной линии без ключей. Часто используется для воды, топлива и технических жидкостей.
3. Муфта Шторца
Простое и удобное соединение для линий, где важны скорость работы, надежность и умеренная стоимость. Хорошо подходит для водяных и временных трубопроводов.
Что указать в заявке
- транспортируемую среду: вода, нефть, ГСМ, техническая жидкость;
- внутренний диаметр и требуемую длину линии;
- рабочее давление и температуру эксплуатации;
- условия прокладки: стройплощадка, карьер, полевая трасса, склад;
- тип соединений: Camlock, Шторц, ВС или подбор по образцу;
- нужно ли комплектовать рукав хомутами, наконечниками, заглушками и переходниками.
FAQ
Чем ПСРП отличается от обычного рукава?
ПСРП в пустом состоянии становится плоским, поэтому его проще перевозить, хранить и быстро разворачивать на временных трассах.
Можно ли использовать ПСРП для нефтепродуктов?
Да, но исполнение нужно подбирать по среде, давлению и соединительной арматуре. Для ГСМ и нефтепродуктов важно согласовать материал и тип соединений.
Какие соединения лучше выбрать?
Для быстрых соединений часто используют Camlock, для простых водяных линий - Шторц, для более ответственных трубопроводов - соединения ВС.
Структура и свойства плоскосворачиваемого рукава ПСРП
Полиуретановая внутренняя поверхность рассчитана на подачу воды, технических жидкостей, ГСМ и других сред, совместимых с материалом рукава.
Плетеный каркас из полиэстерового волокна помогает рукаву держать рабочее давление и сохранять гибкость при размотке и сворачивании.
Полиуретановая оболочка защищает рукав от истирания, влаги, загрязнений, контакта с грунтом и механических нагрузок на объекте.
Для отвода статического напряжения вдоль рукава может использоваться антистатический провод, что важно при перекачке топлива и нефтепродуктов.
Какие свойства важны при подборе ПСРП
- стойкость к истиранию и многократному сворачиванию;
- работа при низких температурах и на открытых площадках;
- маслобензостойкость и устойчивость к влаге;
- высокое сопротивление разрыву и деформации;
- возможность комплектации соединениями ВС, Camlock или Шторц;
- подбор по внутреннему диаметру, рабочему давлению, длине линии и перекачиваемой среде.
Как выбрать соединение для ПСРП
ВС используют для более надежных разъемных соединений трубопроводов и линий, где важны герметичность и ресурс. Camlock удобен для быстрого подключения без инструмента на водяных, топливных и технических линиях. Шторц чаще применяют для пожарных, водяных и полевых магистралей, где нужно быстро состыковать рукав с оборудованием или другим рукавом.
