Технические параметры фитингов для РВД

Технические параметры фитингов помогают сопоставить диаметр рукава, тип резьбы, исполнение фитинга и совместимость с РВД.

Ниже собраны таблицы размеров и схемы для ORFS, DKOL, DKOS, BSP, JIC, NPTF, BANGO, SFL, SFS, Komatsu и CAT. Если не уверены в стандарте, пришлите фото старого РВД или чертеж.

Отправить заявку Фитинги и муфты РВД

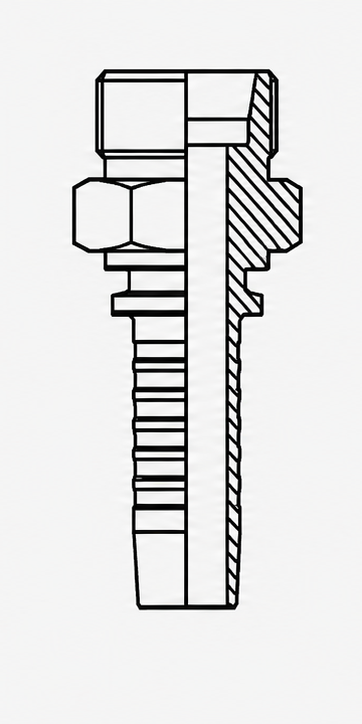

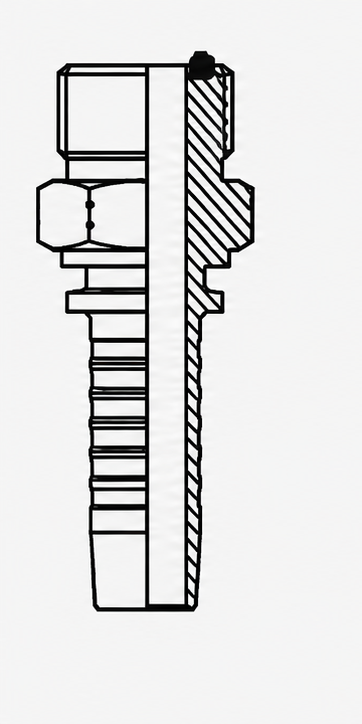

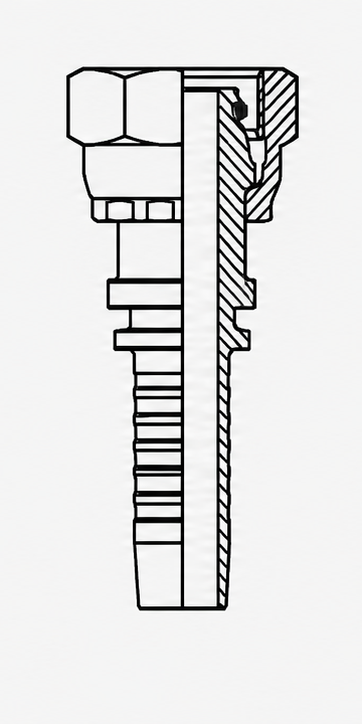

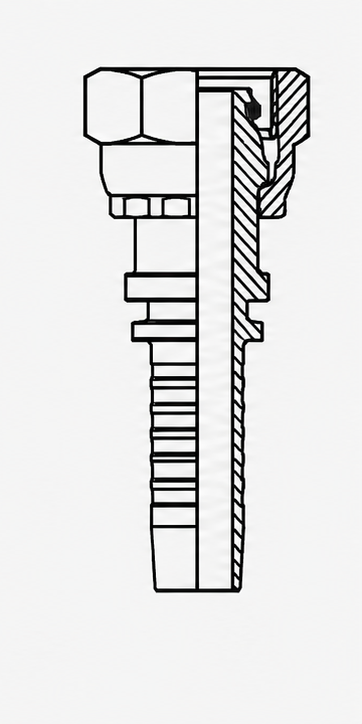

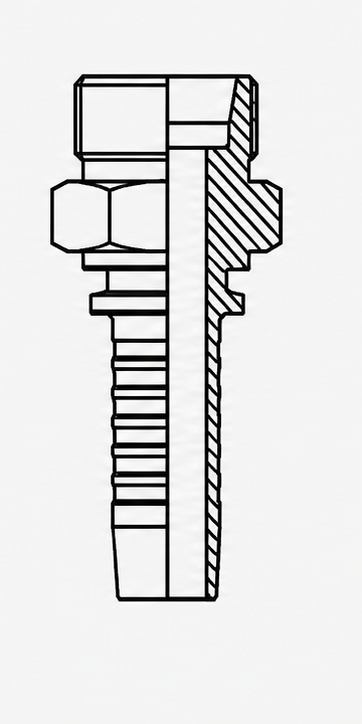

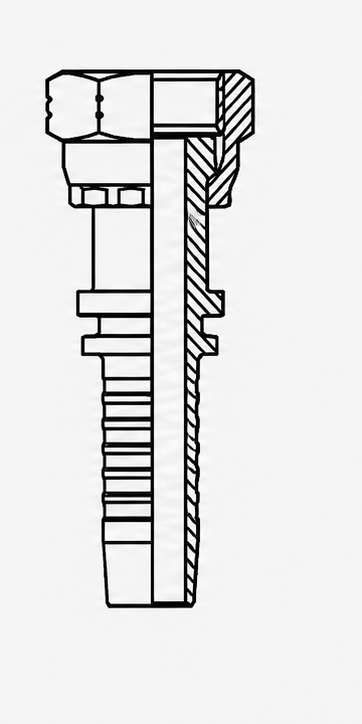

ORFS, DKOL, DKOS

Размер шланга
DN	inch	14211 ORFS (Ш)	24211 ORFS	10411 DKOL (Ш)	20411 DKOL	10511 DKOS (Ш)	20511 DKOS
6	1/4"	9/16"-18	9/16"-18	M12x1,5	M12x1,5	M14x1,5	M14x1,5
8	5/16"	11/16"-16	11/16"-16	M16x1,5	M16x1,5	M20x1,5	M20x1,5
10	3/8"	11/16"-16	11/16"-16	M18x1,5	M18x1,5	M22x1,5	M22x1,5
12	1/2"	13/16"-16	13/16"-16	M22x1,5	M22x1,5	M24x1,5	M24x1,5
16	5/8"	1"-14	1"-14	M26x1,5	M26x1,5	M30x2	M30x2
19	3/4"	1.3/16"-12	1.3/16"-12	M30x2	M30x2	M36x2	M36x2
25	1"	1.7/16"-12	1.7/16"-12	M36x2	M36x2	M42x2	M42x2
31	1.1/4"	1.11/16"-12	1.11/16"-12	M45x2	M45x2	M52x2	M52x2
38	1.1/2"	2"-12	2"-12	M52x2	M52x2

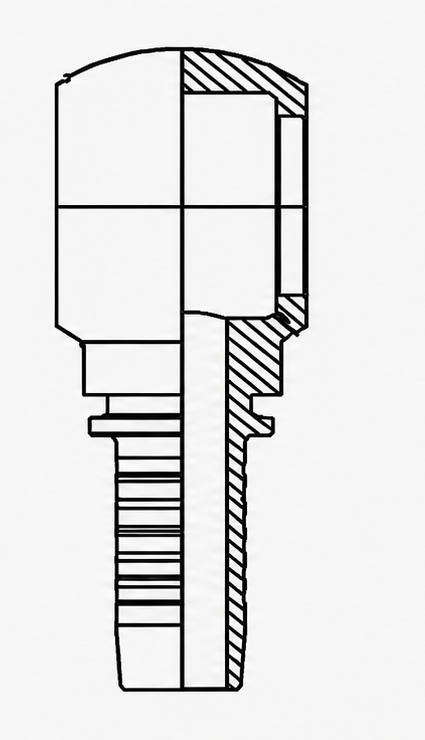

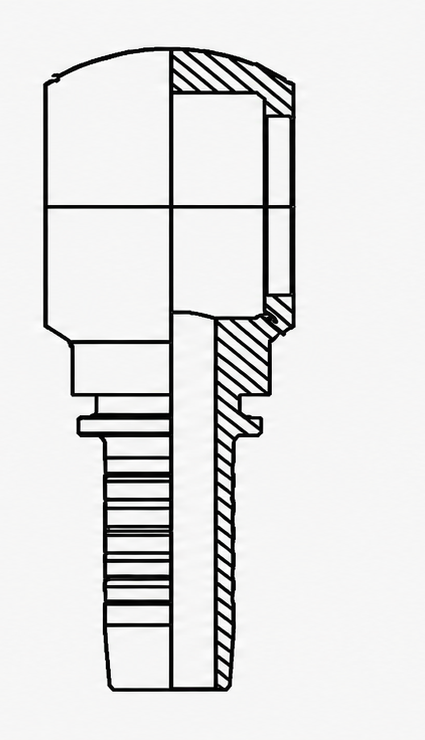

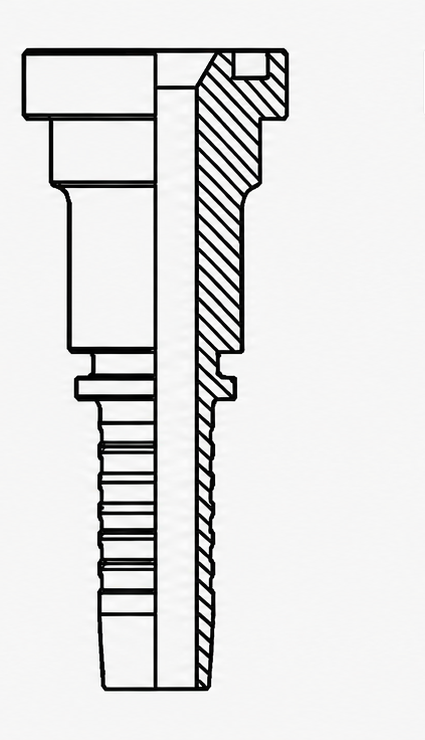

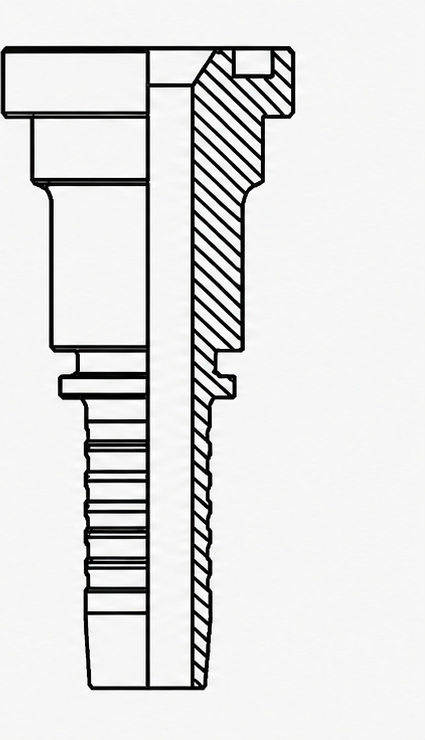

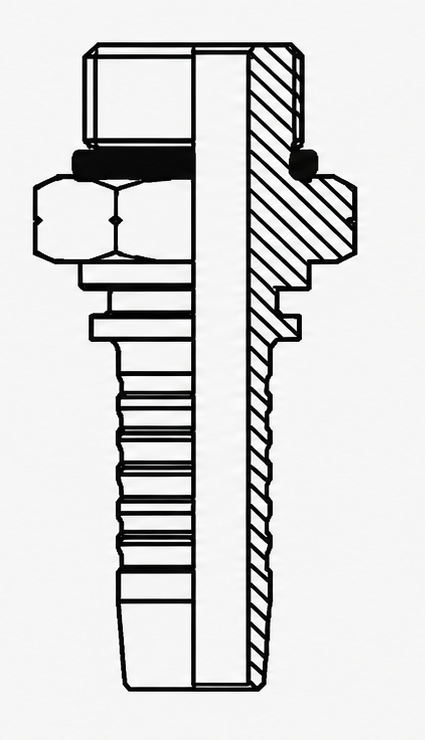

BSP, BANGO, SFL, SFS

Размер шланга
DN	inch	12211 BSPCm	70011 BANGO	71011 BANGO	87311 SFL	87611 SFS
6	1/4"	7/16"-20	M12x1,5	1/4"-19
8	5/16"	9/16"-18	M14x1,5	3/8"-19
10	3/8"	3/4"-16	M16x1,5	1/2"-14
12	1/2"	7/8"-14	M18x1,5	1/2"-14	30,3	31,8
16	5/8"	7/8"-14	M12x1,5	5/8"-14	38	41,5
19	3/4"	1.1/16"-12	M16x1,5	3/4"-14	38	41,5
25	1"	1.5/16"-12		1"-11	44,5	47,6
31	1.1/4"				50,8	54,2
38	1.1/2"				60,3	63,6
51	2"				71,6	79,6

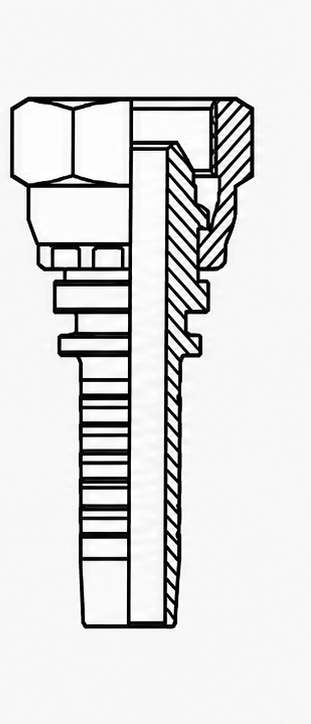

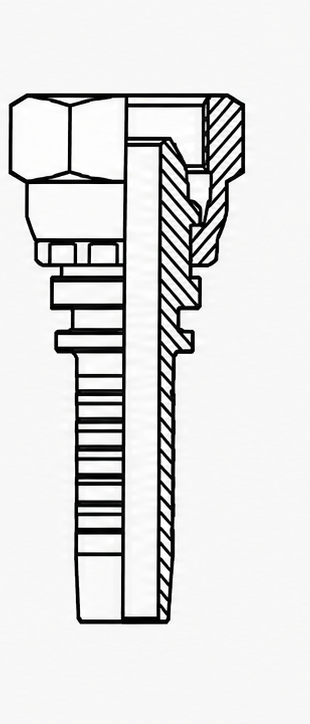

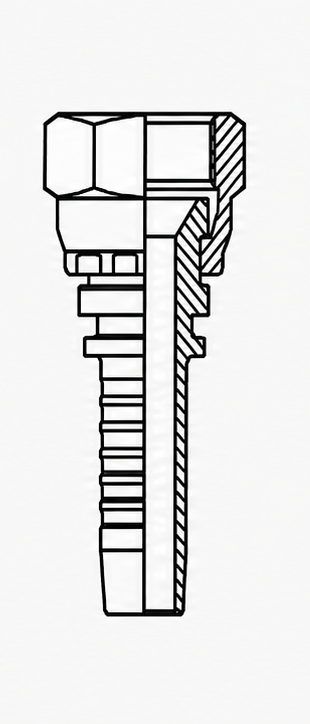

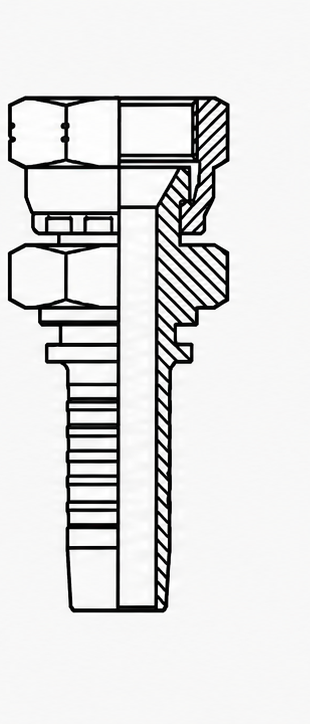

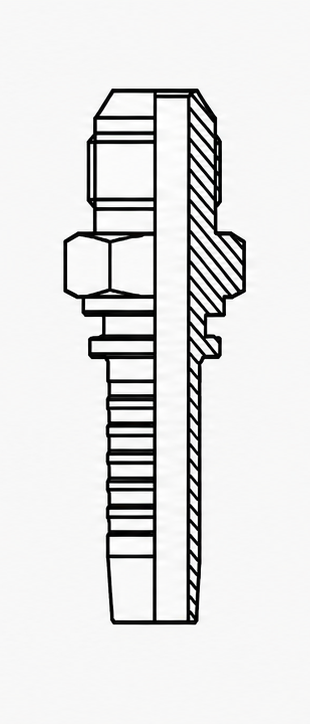

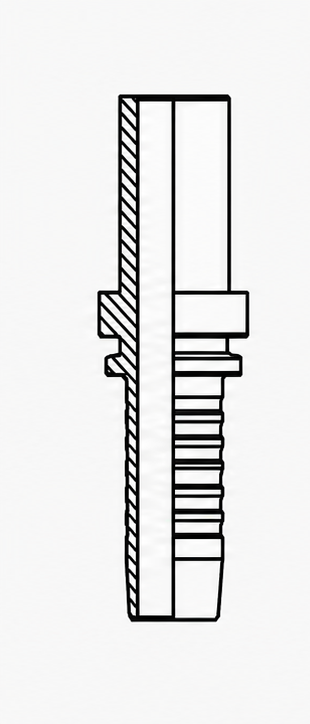

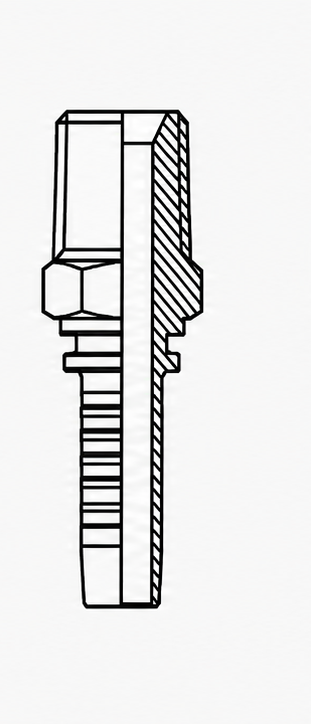

METRIC, JIC, NPTF, KOMATSU

Размер шланга
DN	50011 METRIC	10711 JIC (Ш)	20711 JIC	13011 NPTF	28611 KOMATSU	20111 METRIC	20611 METRIC
8		1/2"-20	1/2"-20	1/4"-19	M14x1,5	M14x1,5	M14x1,5
10		9/16"-18	9/16"-18	3/8"-19	M16x1,5	M16x1,5	M16x1,5
12		9/16"-18	3/4"-16	3/8"-19	M18x1,5	M18x1,5	M18x1,5
15		7/8"-14	7/8"-14	1/2"-14	M22x1,5	M22x1,5	M22x1,5
18		7/8"-14	7/8"-14	1/2"-14	M24x1,5	M27x1,5	M27x1,5
22		1.1/16"-	1.1/16"-12	3/4"-14	M30x1,5	M30x2	M30x2
28		1.5/16"-	1.5/16"-12	1"-11	M33x1,5	M36x2	M39x2
35		1.7/8"-12	1.7/8"-12	1.1/4"-11	M36x1,5	M45x2	M45x2
42		2.1/2"-12	2.1/2"-12	1.1/2"-11	M42x1,5	M52x2	M52x2

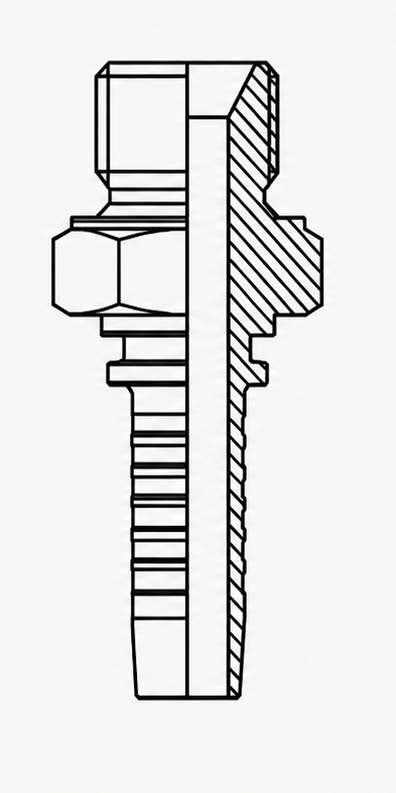

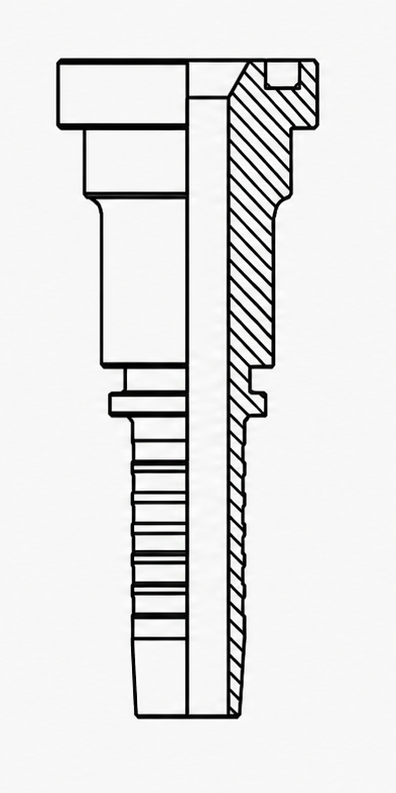

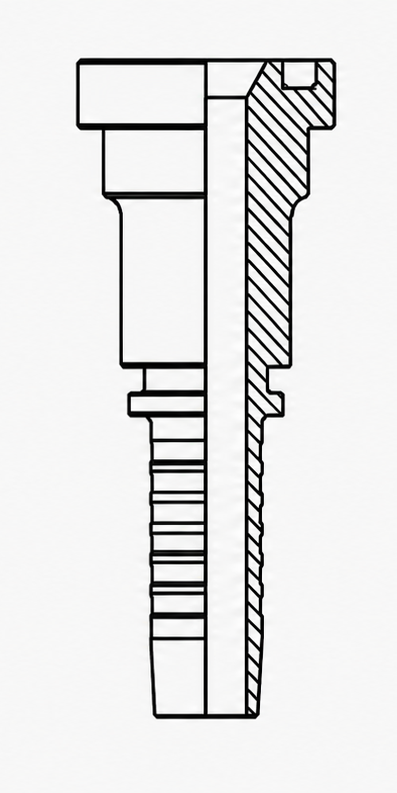

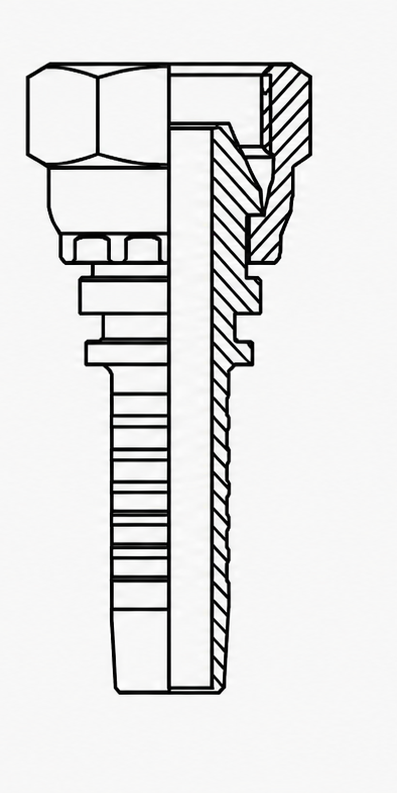

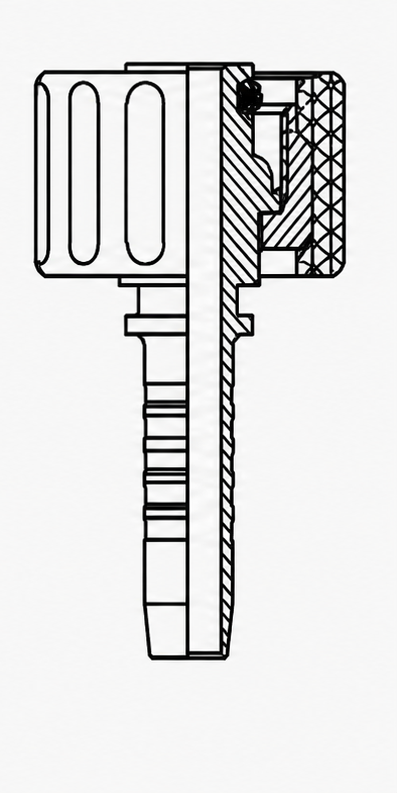

CAT, KOMATSU, BSP, METRIC

Размер шланга
DN	inch	Size	87913 CAT	88111 KOMATSU	10611 BSP (Ш)	20611 BSP	20011 METRIC
6	1/4"	4			1/4"-19	1/4"-19	M22x1,5
8	5/16"	5			3/8"-19	3/8"-19	M22x1,5
10	3/8"	6			3/8"-19	3/8"-19	M22x1,5
12	1/2"	8		34	1/2"-14	1/2"-14
16	5/8"	10		34	5/8"-14	5/8"-14
19	3/4"	12	41,5		3/4"-14	3/4"-14
25	1"	16	47,6		1"-11	1"-11
31	1.1/4"	20	54,2		1.1/4"-11	1.1/4"-11
38	1.1/2"	24	63,6		1.1/2"-11	1.1/2"-11
51	2"	32			2"-11	2"-11

Что указать в заявке

DN и дюймовый размер рукава
Тип резьбы и стандарт фитинга
Угол и исполнение фитинга
Серию рукава и рабочее давление
Фото, артикул, образец или чертеж
Марку и модель техники, если фитинг подбирается под узел

Смежные разделы

Как заказать РВД Производство РВД Фитинги и муфты Справочник РВД

Частые вопросы по фитингам

Как определить тип резьбы фитинга РВД?Замерьте штангенциркулем наружный диаметр и шаг резьбы, посмотрите профиль уплотнения (конус, торцевое кольцо, развальцовка) и сверьте с таблицами стандартов на этой странице. Либо пришлите фото фитинга с замерами — определим сами.

Чем отличаются фитинги DKOL и DKOS?Оба — метрические фитинги с уплотнительным конусом 24°, но DKOL — лёгкая серия (L) для умеренных давлений, а DKOS — тяжёлая серия (S) с более толстой стенкой под высокие давления. Серии не взаимозаменяемы.

Что такое ORFS и где применяется?ORFS — фитинги с торцевым уплотнением резиновым кольцом (O-Ring Face Seal). Соединение герметично при вибрациях и частых переборках, поэтому широко используется на импортной спецтехнике — Caterpillar, Komatsu, John Deere.

Можно ли заменить фитинг одного стандарта другим?Нет. Резьбы разных стандартов не взаимозаменяемы, даже если диаметр кажется похожим: пара BSP/METRIC или JIC/ORFS даст течь или сорванную резьбу. Подбирайте по таблицам или присылайте фото — подберём точный тип.
