Уплотнительное кольцо кажется простейшей детали — а неправильно подобранное, оно роняет гидравлику, топливную систему или тормоза. Ошибаются обычно в трёх местах: меряют не те размеры, путают системы стандартов и выбирают материал «по цвету». Этот справочник — рабочая методика подбора: как замерить кольцо штангенциркулем, как читать AS568, ISO 3601, ГОСТ 9833 и JIS, какой материал в какую среду можно, и когда нужна твёрдость 90 вместо 70. Кольца и наборы O-Ring по OEM-номерам Caterpillar, Komatsu, Cummins, Hitachi и других брендов есть на складе в Екатеринбурге.

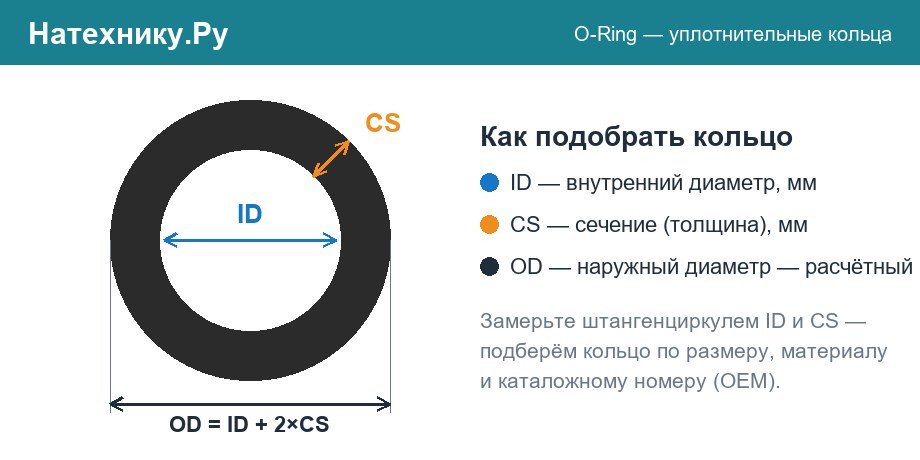

Три размера кольца — и какой из них не размер
| Обозначение | Что это | Роль при заказе |
|---|---|---|
| ID (d1) | внутренний диаметр свободного кольца | главный размер поиска |
| CS (d2) | диаметр сечения («толщина шнура») | второй обязательный размер |
| OD | наружный диаметр | только контроль: OD = ID + 2×CS |
Как замерить кольцо штангенциркулем
- Снимите кольцо и дайте ему свободно лечь на плоскость. В канавке, на штуцере или растянутым не меряют.
- Внутренними губками замерьте ID по двум перпендикулярным осям — без растяжения. Заметная разница осей = кольцо деформировано, замеру верить нельзя.
- Наружными губками замерьте CS в трёх местах лёгким касанием: резина сжимается, «дожатое» показание всегда меньше реального.
- Проверьте геометрию: OD ≈ ID + 2×CS. Если не сходится — перемеряйте.
- Ищите совпадение сразу по ID и CS в таблице нужной системы. Если в разброс замера попадают два соседних типоразмера — не угадывайте: меряйте новое кольцо, канавку или берите номер из каталога машины.
Частые ошибки замера
| Ошибка | Что получается |
|---|---|
| Мерить кольцо, постоявшее в канавке | остаточная деформация: ID завышен, сечение сплющено — старое кольцо не эталон |
| Зажимать сечение губками | CS занижается на десятые доли — попадаете в соседнюю серию |
| Округлять 1,78 до 2,0 или 2,62 до 2,5 | смешиваются дюймовые (AS568) и метрические (ГОСТ/JIS) ряды — кольцо «почти подходит» и течёт |
| Сверять только ID | одинаковый ID существует с разными сечениями |
Штангенциркуль — полевой способ идентификации, а не приёмочный контроль: производители меряют кольца бесконтактной оптикой и щупами с усилием около 1 Н. Для ответственных узлов финальное слово — за каталожным номером из книги запчастей.
Замерили ID и CS? Пришлите размеры, среду работы или каталожный номер — подберём кольцо со склада: 4 300+ типоразмеров, OEM-номера CAT, Komatsu, Cummins, Doosan и других брендов. Самовывоз с ул. Труда, 10 или отправка транспортной компанией.
Каталог колец O-RingНаборы O-Ring+7 (343) 226-41-08Системы размеров: AS568, ISO 3601, ГОСТ 9833, JIS
| Система | Что нормирует | Главная особенность |
|---|---|---|
| AS568 (SAE) | дюймовый ряд: dash-коды -001…-475 + серия -900 | dash — код строки таблицы, не размер: -214 это ID 24,99 × CS 3,53 мм |
| ISO 3601-1 | международный ряд | номиналы совпадают с AS568, но класс допуска разный: Class A ≈ AS568, Class B шире |
| ГОСТ 9833-73 | метрический ряд для гидравлики/пневматики | обозначение XXX-XXX-XX кодирует сопрягаемые детали, а не размеры кольца |
| JIS B 2401 | японский ряд | буква — часть обозначения: P (подвижные), G (неподвижные); заменять P на G по близкому ID нельзя |
Серии сечений AS568
| Диапазон dash | CS, мм | Пример |
|---|---|---|
| -001…-003 | 1,02 / 1,27 / 1,52 | малые специальные |
| -004…-050 | 1,78 | -010: ID 6,07 |
| -102…-178 | 2,62 | -112: ID 12,37 |
| -201…-284 | 3,53 | -214: ID 24,99 |
| -309…-395 | 5,33 | -325: ID 37,47 |
| -425…-475 | 6,99 | -428: ID 123,19 |
| -901…-932 | переменное | уплотнения резьбовых портов (boss) |
Материалы: что в какую среду
| Материал | Ориентир температур* | Стихия | Куда нельзя |
|---|---|---|---|
| NBR | −30…+100 °C | минеральные масла, смазки, гидравлика HLP | тормозная жидкость (гликолевая), ароматика, озон/улица, пар |
| FKM | −20…+200 °C | горячие масла, многие топлива и углеводороды | гликолевая тормозная жидкость; горячая вода и пар — только спец-compound |
| EPDM | −45…+150 °C | горячая вода, пар; тормозная жидкость — только спец-качество | категорически: минеральные масла, смазки, топливо |
| VMQ (силикон) | −50…+175 °C | сухое тепло, пищевые применения | топливо, длительный пар; слабая стойкость к истиранию |
| PU | −45…+100 °C | минеральная гидравлика с высокой износостойкостью | эфиры, ароматика, концентрированные кислоты и щёлочи |
*Диапазоны — ориентиры стандартных рецептур по каталогам Trelleborg и Freudenberg; конкретный compound в конкретной среде может держать больше или меньше. Температуру «имени полимера» нельзя объявлять рейтингом любого кольца — среда, давление и подвижность соединения меняют предел.
Твёрдость: 70 или 90 Shore A
Базовый выбор для статики и обычной гидравлики — 70 Shore A: стандартная твёрдость, умеренное усилие сборки. 90 Shore A ставят там, где кольцо выдавливает в зазор — высокое давление, увеличенные зазоры: жёсткая резина лучше сопротивляется экструзии, и именно поэтому гидравлические фитинги штатно комплектуются кольцами NBR/FKM 90. Но универсального порога «после стольки-то бар — всегда 90» не существует: решают зазор, сечение, температура и материал, а при больших зазорах и давлениях 90 Shore не заменяет опорное кольцо (back-up ring). Малое кольцо бытовым дюрометром достоверно не измерить — твёрдость подтверждается маркировкой поставщика.
Типичные ошибки подбора
- Подбор по одному диаметру — совпадение обязательно по ID и CS одновременно, в одной системе стандартов.
- Дюймовое сечение 1,78 / 2,62 / 3,53 «округляют» до метрических 2,0 / 2,5 / 3,5 — кольцо встаёт, но не уплотняет.
- Материал выбирают по температуре, забывая среду — а совместимость со средой первична.
- Старое сплющенное кольцо используют как эталон замера.
- Кольцо повреждают при монтаже: протаскивают по резьбе без защиты, перекручивают, растягивают сверх меры, ставят без фаски и совместимой смазки.
Не хотите сверять таблицы? Пришлите каталожный номер, фото кольца рядом со штангенциркулем или размеры ID×CS и среду работы в мессенджер — подберём кольцо или набор и ответим по цене и сроку в рабочее время.
